excel2010制作组织结构图 6.0分
出处:3lian.com 时间:2018-04-13

您可能感兴趣的话题: excel2010制作组织结构图

核心提示:图1 组织结构图 第1步,选择“插入”标签下的SmartArt功能,选择“层次结构”,选择一种结构图形式。

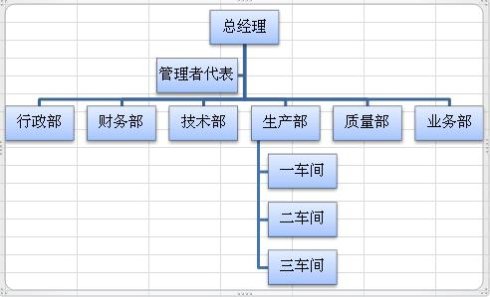

  图1 组织结构图

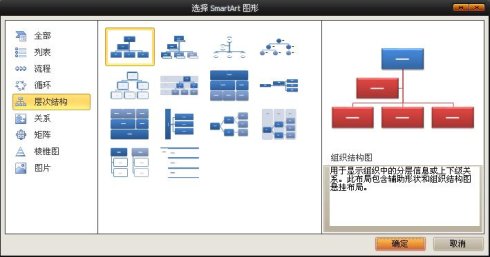

  第1步,选择“插入”标签下的SmartArt功能,选择“层次结构”,选择一种结构图形式。如图2所示。

Excel2010组织结构图制作

  图2 插入“层次结构”

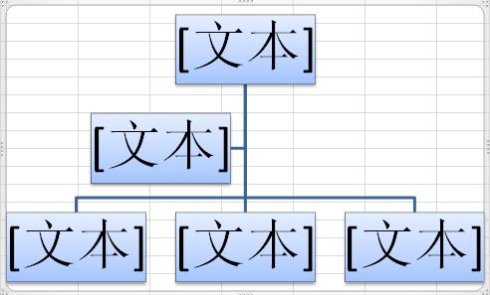

  “确定”后,即可插入如图3所示的简易结构图。

Excel2010组织结构图制作

  图3 简易“层次结构图”

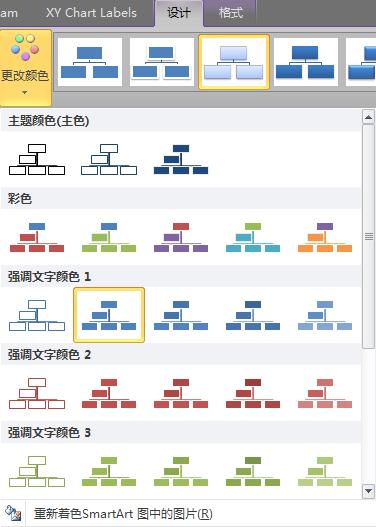

  用户还可以根据自己的需要进行颜色和样式的更改。如图4所示。

Excel2010组织结构图制作

  图4 更改颜色

  第2步,输入相应的文字。

  第3步,添加同级别分支。

  这里需要特别注意的是“管理者代表”,因为这个职务于各大部门之上且位于总经理以下,属于一个“助手”类的职务。如果默认的结构图没有出现其分支,可以通过选中“总经理”->“添加助理”的方式添加相应的分支。

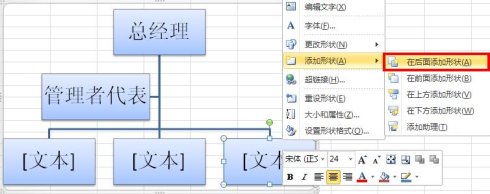

  因为总经理以下有6个部门,现有的3个部门不够用,所以可以选中其中一个部门,按照右键->“添加形状”->“在后面添加形状”(或前面)的方式添加部门。如图5所示。

Excel2010组织结构图制作

  图5 添加“部门”分支

  第4步,添加低级别分支。

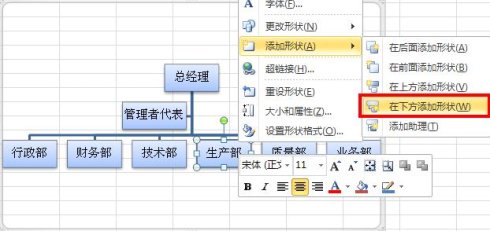

  因为需要添加下一级分支的是“生产部”,所以选中“生产部”,右键->”添加形状”->“在下方添加形状”(重复3次),即可添加“车间”的分支。如图6所示。

  填充相应的文字后,即可得到如图7所示的结构图。

Excel2010组织结构图制作

  图6 添加低级别分支

Excel2010组织结构图制作

  图7 初步的组织结构图

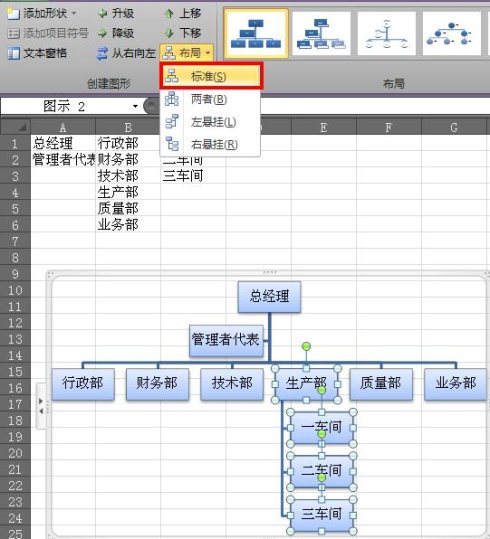

  为了使“车间”的布局和图1一致,可以同时选中“生产部”和三个车间,切换“布局”为标准即可,如图8所示。

Excel2010组织结构图制作

  图8 标准布局

  通过这个设定,即可得到图1所示的组织结构图。

  如果需要改变组织结构图样式,还可以在“设计”标签中重新选择喜欢的布局,如图9所示。

Excel2010组织结构图制作

  图9 选择布局

  至此,组织结构图绘制完成。
