AutoCAD基础教程:界面布局与基本概念 9.5分
出处:火星时代 时间:2012-01-19

您可能感兴趣的话题: AutoCAD

核心提示:使用AutoCAD进行界面布局。

  CAD(Computer Aided Design)是指计算机辅助设计,是计算机技术的一个重要的应用领域。AutoCAD是一款自动计算机辅助设计软件,是美国Autodesk公司为计算机上应用CAD技术。

AutoCAD基础教程:界面布局与基本概念

  教程思路

  1.界面布局

  2.基本概念

  3.鼠标状态与对象选择

  4.视图操作

  一.界面布局

  安装AutoCAD 2006后,初次启动软件后显示的默认界面如图1所示。

AutoCAD基础教程:界面布局与基本概念

图1 AutoCAD 2006软件首次启动的默认界面

  观察图1,图中标明了默认界面中各个基本功能面板的名称。在前期的绘图工作中,其中的一些面板是没有任何作用的,例如[图纸集管理器]和[工具选项]面板,因此可以将其关闭,将AutoCAD的绘图区完整的显示出来。

  二.基本概念

  在正式开始讲解AutoCAD的基础知识以前,首先简单介绍一些AutoCAD的基本概念。

  1.工作空间

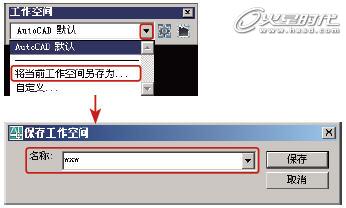

  工作空间是指对绘图时所使用的工具和面板的定制,即根据不同用户个人习惯定义的工作环境。

  AutoCAD中的工具或命令面板众多,要定制工作空间,首先需要了解哪些工具最为常用。对于室内建模来说,在AutoCAD中使用的工具相对较少,主要使用到以下几个工具栏。

  01 绘图工具——所有基础的图形,无论是矩形、圆形、线形等都由绘图工具实现,如图2所示。

AutoCAD基础教程:界面布局与基本概念

图2 绘图工具栏

  02 修改工具——对象的移动、旋转、缩放,甚至于镜像、偏移、阵列等操作都由修改工具实现,如图3所示。

AutoCAD基础教程:界面布局与基本概念

图3 修改工具栏

  03 标注工具——顾名思义,就是在图纸上进行各种文字或图形标注,如图4所示。

AutoCAD基础教程:界面布局与基本概念

图4 标注工具栏

  04 查询工具——用于查询和提取两点间距、封闭图形的面积、质量特性等图形相关信息,如图5所示。

AutoCAD基础教程:界面布局与基本概念

图5 查询工具栏

  TIPS

  所有的工具栏,都可以在任何一个工具栏前端的双竖线上单击鼠标右键,在弹出的快捷菜单中选择打开。打开后的工具栏为浮动工具栏,可以将其拖曳到工作区的任意一边,当出现虚线显示的时候释放鼠标,便成为固定工具栏。
