AutoCAD怎么画箭头 8.4分
出处:网络 时间:2017-07-20

您可能感兴趣的话题: AutoCAD

核心提示:AutoCAD用于二维绘图、详细绘制、设计文档和基本三维设计

  AutoCAD怎么画箭头?AutoCAD(Auto Computer Aided Design)是美国Autodesk公司首次于1982年开发的自动计算机辅助设计软件,用于二维绘图、详细绘制、设计文档和基本三维设计。那么AutoCAD怎么画箭头呢?小编来教你!

AutoCAD怎么画箭头

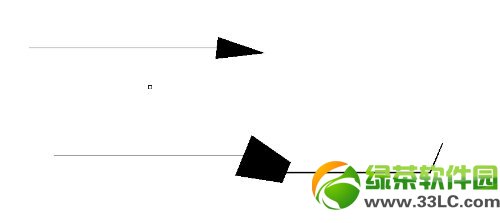

  AutoCAD怎么画箭头?方法一、用多段线命令。

  输入pl——输入w——起点宽度0——终点宽度5(这个值看图的比例可自己调整)——拖动鼠标放箭头到合适的位置,或者输入长度l ——输入长度值,例如5,箭头可以画出了。

AutoCAD怎么画箭头

  AutoCAD怎么画箭头?方法二、用le命令。

  输入le——输入起点——输入终点——按esc即可,注意,箭头是在起点的位置处,所以要注意方向,画的时候。另外,这种方法画出的箭头一般比较小,这时候,选择箭头和引线,右键,找到特性——最下边找到:箭头大小,改变该数值调节箭头大小。

  另:输入le——输入s,这一步是设置,会出现对话框,在对话框中可以改变箭头的形式,比如空心箭头什么的。

  以上就是AutoCAD画箭头的最佳最简便的方法,希望能帮助到使用AutoCAD的各位用户朋友。
