  我的世界计算器算法实现方法原理讲解,通过各种电路实现电路设备,其中包括自动贩卖机以及计算器等等,最近有玩家研究出了4bit减法乘法和除法的计算实现方法,有兴趣可以参考参考。

  1、二进制4bit减法器(可算负数):

  首先是成品图:

《我的世界》计算器算法实现方法原理讲解

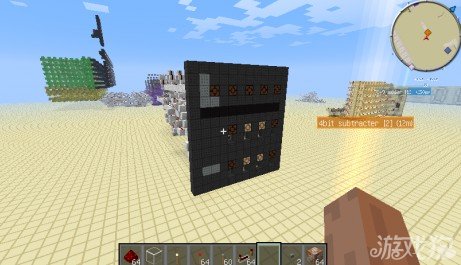

  正面图~“L”中间的灯是负数指示

《我的世界》计算器算法实现方法原理讲解

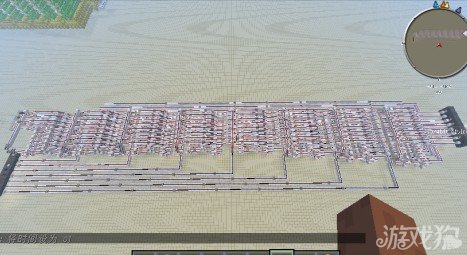

  结构图

《我的世界》计算器算法实现方法原理讲解

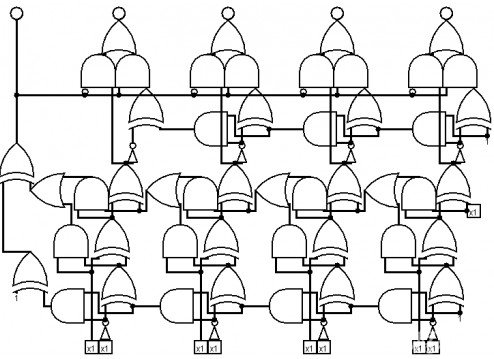

  电路图

  原理:减法器就是取“减数”的补码进行加法计算,然后分两种情况:不为负数:直接输出结果;为负数:取结果的补码输出。

  2、二进制4bit乘法器(方便读取结果的设计!)

《我的世界》计算器算法实现方法原理讲解

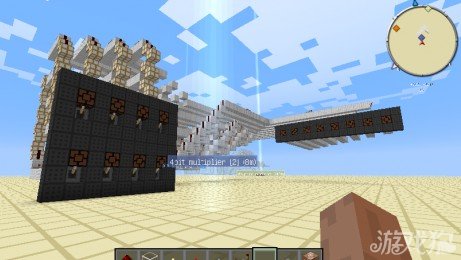

  正面图~用得是折线设计,可以方便的查看结果!

《我的世界》计算器算法实现方法原理讲解

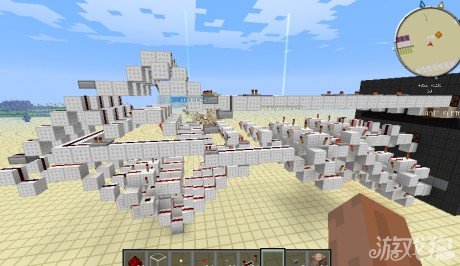

  背面图

《我的世界》计算器算法实现方法原理讲解

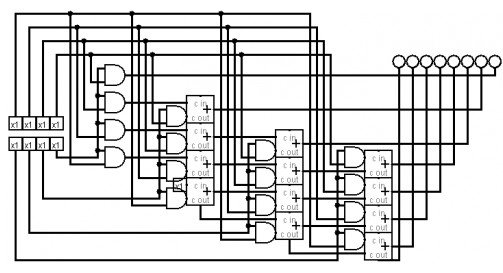

  电路

  原理:乘法器其实就是加法,移位,加法,移位,加法。。。不懂得话列个竖式你就懂了。

  3、8bit/4bit二进制除法器(重磅!)

《我的世界》计算器算法实现方法原理讲解

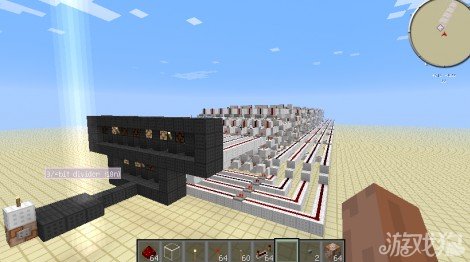

  正面图~(因为比较大,没法使用折线型布线。。。)命令方块是传送用的

《我的世界》计算器算法实现方法原理讲解

  结果区~

《我的世界》计算器算法实现方法原理讲解

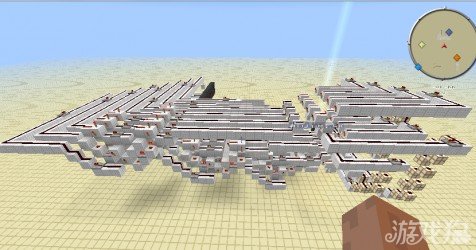

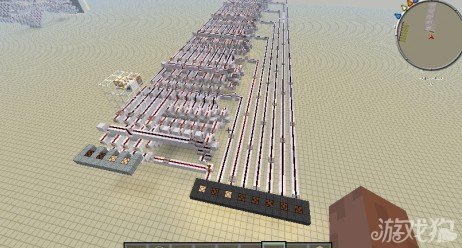

  总览

《我的世界》计算器算法实现方法原理讲解

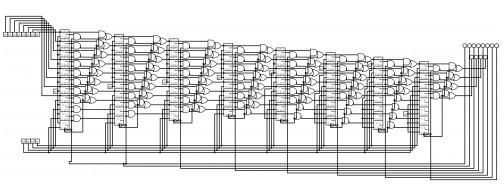

  数电电路图

  这货有点坑,做它累死我了!

  原理:顺减:移位,比较大小,若原数大于减数,输出结果并输出1到商的对应位上;若原数小于减数,只输出原数。最后得到的就是余数,再把商加起来得到结果~(数电图为了方便就直接用了减法器)
