软件简介

《金林钣金展开软件》是为了适应现代社会生产加工的需要，解决企业各种钣金构件展开图的放样下料而编制。本软件已经取得了国家版权局颁发的计算机软件著作权登记证书，登记号为2008SR09236，是受到国家法律保护的软件，购买时请认准正版软件。使用时操作者只需将相关数据输入计算机，立即可得到放样下料所需的构件图和展开图，并自动标注各种相关尺寸，可按标准图纸打印输出，解决了现场放大样和人工计算的繁杂和误差，可提高工作效率和精度，降低劳动强度和生产成本，该软件作者具有几十年的机械加工制造和安装的经验，所有类型钣金构件的展开图都经过实践的检验，能够保证钣金构件的准确加工。本软件汇集了7大类120多种常见的钣金构件，有圆管、圆锥管类型的弯头、三通以及各种相交构件，还有矩形、方圆接头、球罐、螺旋等各种类型的钣金构件。为了简便起见，这些构件示意图多为一般样式，同一种形式不同结构的构件，只要输入不同的数值，即可得到不同的下料数据和展开图形。软件分为CAD版和普通版两种版本，两种版本基本功能相同，CAD版可调用AutoCAD软件画展开图，而普通版没有这个功能。

软件亮点

1、自主开发软件，简单实用

本软件全部为自主开发，简体中文版，体积小，不须挂靠其它任何画图软件，只需在windows2000以上的操作系统下安装，即可使用。

2、操作方便，界面友好

本软件操作简单，全部都是提示性对话框操作，每个界面都有详尽的说明，每个钣金构件都有示意图，用户只需根据说明及图示即可方便使用本软件。

3、三维立体图显示

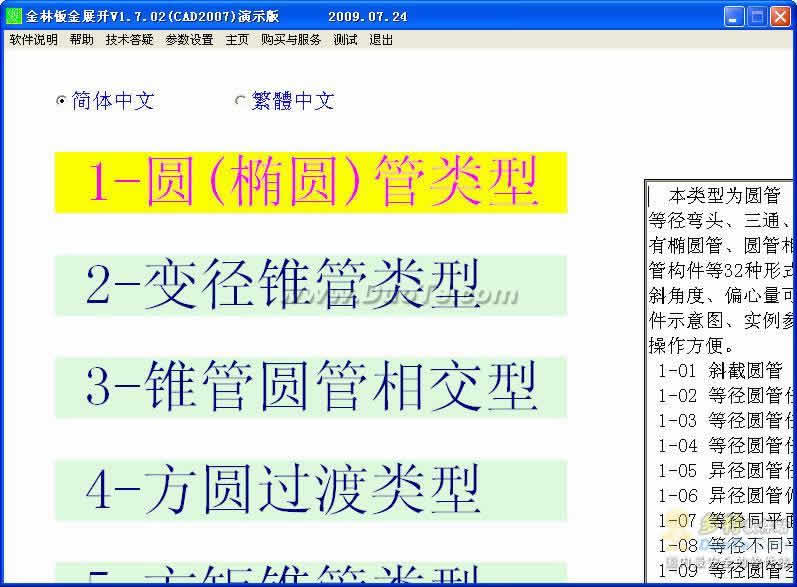

每类型的各种钣金构件都有对应的三维立体图的显示，用户可以很直观地了解钣金构件的种类和结构，很容易选择与找到所需的钣金种类。

4、自动生成图形

在用户输入参数后，即可自动生成零件图和展开图，并自动标注各种相关尺寸，用户可根据需要调整图幅、图形、字号的大小，填写标题栏内容，确认后即可打印输出。

5、可调用AutoCAD画展开图

AutoCAD是目前世界上最流行的绘图软件，可与各种数控设备衔接。本软件的CAD版本在展开图界面可直接打开2004～2007版本的AotuCAD软件，并在该软件上画出相应的展开图，方便用户直接输出到数控切割机下料或在CAD上进行二次绘图。

6、展开图有两种标注方式

为了方便各种用户的需要，展开图的数据有两种标注方式。一种是传统的长度标注方法，便于人工在板材上直接下料；另一种是坐标标注方法，以展开图上某一点为原点建立直角坐标系，每一个下料点都用文本文件标注其坐标，方便输入到各种绘图软件中，并可减少积累误差。

7、有加折边尺寸功能

为了方便用户使用咬边方式加工金属构件，增加了加折边功能，在坐标标注展开图状态下，点击‘折边’按钮，在弹出的窗口中选择所要功能键（一般选第一个功能），输入需要增加的折边宽度和起始、结束坐标序号，点击‘确认’即可得到加折边后的展开图。如果需要对个别点修改，还可以使用其它针对点的修改，也可以恢复到原来状态。

8、有相交方式和下料方式等选择

为了方便用户的各种加工习惯，特增加了一些选择功能。对于相交构件，有‘插入’和‘骑马’两种相交方式可选择；对于对接构件，有‘板材中径’和‘修正半径’两种计算方式选择，可减少对接焊缝的宽度，提高构件的加工精度；对于圆管类构件，有‘板材下料’和‘成品管下料’两种下料方式选择，方便用户进行相应的选择和下料。

使用要求：

1、操作者须懂得钣金下料的基本知识，输入相关数据之前，应根据钣金下料的基本要求，根据已知尺寸对照构件示意图把数据输入计算机，这样才能得到正确的展开图形。CAD版本的用户，请安装2004以上版本的AutoCAD软件。

2、现供下载的《金林钣金展开软件》为演示版，可免费下载试用。演示版每个类型只有1种构件可正常运行，其余的构件只能够输出固定参数的构件图和展开图。
