SprintLayout是一款适合业余爱好者的简易的PCB设计软件,界面更友好,上手容易,功能也完全满足了自己的需求,相比5.0添加了许多新特征和改进,使软件更舒适,同时完全向下兼容!。

相关软件软件大小版本说明下载地址

Sprint Layout是一款适合业余爱好者的简易的PCB设计软件,界面更友好,上手容易,功能也完全满足了自己的需求,相比5.0添加了许多新特征和改进,使软件更舒适,同时完全向下兼

SprintLayout是一款适合业余爱好者的简易的PCB设计软件,界面更友好,上手容易,功能也完全满足了自己的需求,相比5.0添加了许多新特征和改进,使软件更舒适,同时完全向下兼容!。

相关软件软件大小版本说明下载地址

Sprint Layout是一款适合业余爱好者的简易的PCB设计软件,界面更友好,上手容易,功能也完全满足了自己的需求,相比5.0添加了许多新特征和改进,使软件更舒适,同时完全向下兼容!


【基本简介】

PCB Layout 设计软件如今早就是百花齐放,让人无所适从,但笔者一直在寻找一款适合业余爱好者的简易的PCB设计软件。期间试过网上推荐的PCB Editor(2.2/3.0 版)使用一般,不过它的优点是元件库是用的数据库方式存储,自动布线功能比本文要介绍的Sprint-Layout 强。其它简易的PCB Layout软件诸如包括ExpressPCB,FreePCB等多款均进行了不同程度的试用,但都觉得不甚满意,不是操作不灵活,就是界面不友好,而对于专业级的PCB软件如广泛用户的Protel99SE、现今热门的PowerPCB及Pads等用了一下感觉其功能过于强大和复杂、对于普通爱好者的确是上手不易。

功能介绍

  1、组件库

  组件库中包含了各种常用的组件元素,以树列表的形式显示,您可以很方便的查找到需要的组件,支持自由添加组件元素,当选择组件之后,支持拖拽即可添加到工程中

  2、抗锯齿

  新版在抗锯齿方面做了很大的改经,是图像边缘更平滑,布局看起来更真实,哪怕是放大/缩小模式下

  3、automatic-capture模式

  automatic-capture模式更容易放置垫或跟踪,当您欲将两个组件连接时,仅需靠近它们,它将捕捉到这一点并帮助你连接,同时也有数字显示当前的坐标,你不必一直用眼睛徘徊到另一个位置

  4、组件和组件列表

  Sprint-Layout可以显示和管理组件包括标识符和值,当然也支持显示组件列表

  Eache组件可以管理一些额外的数据,如“选择+地方”数据,这些额外的数据,Sprint-Layout可以导出选择+地方文件,并自动放置SMD组件板上

  5、自由旋转

  你可以在任何角度旋转所有组件或元素,这使得它可以以最好的方式放置你的组件

  6、自动填充

  软件能够自动填充未使用的布局区域

  7、图像预览功能

  图像预览可以让您看到隐藏的网格,组件等元素,这有助于你找到通常喜欢错误的反映组件或文本

  8、测试函数

  这个函数非常有用的检查你的布局,你可以点击任意位置的布局,Sprint-Layout会发现所有连接布局元素、组件,这使得它很容易检查信号流布局

  9、连接(橡皮带)

  在程序的帮助下连接,可以简化路由过程,直橡皮带线是用来表示尚未路由的连接,这可以帮助你不会忽略任何痕迹,橡皮带线也有助于找到合适的位置组件。你可以使用它们在放置组件时来避免越过轨道

  10、高速通道

  Sprint-Layout集成了高速通道,这有利于连接两个点的布局,让您的组件连接更加清晰,一目了然

  11、高分辨率和精度

  Sprint-Layout的分辨率和精度大幅提高,不用担心因放大或缩小而导致变形,现在可以定义一个grid-value 1μm。设计甚至很好的布局结构都没有问题

  12、层管理

  Sprint-Layout提供分层管理功能,这样可根据自己的需求分别对不同层次的组件元素进行处理,而无需担心会互相干扰

  13、多标签

  程序支持同时打开多个项目,分别独立,互不干扰

  14、历史记录功能

  Sprint-Layout分别记录每个操作历史,您可以为您的项目创建指定足迹,再次使用时,直接导入已保存的足迹即可使用

  15、属性面板

  选择目标组件,即可调出该组件的属性面板,在这里你可以更改各类属性值,自由调整

  16、选择器

  选择器是一个强大的工具,你可以用它来搜索和选择特殊元素布局,所以它可以搜索和选择所有垫用一种特殊形状或大小。如果选择所需的元素,他们可以改变属性面板。

  选择器也可以帮助分析你的布局,所以你可以如所有跟踪排序列表的宽度,这样可以帮助你找到不必要的元素列表

  17、Design-Rule-Check(DRC)

  Sprint-Layout能够检查一些重要的设计规则,当出现错误时,软件会判断并以白色的形式显示,这样有助于用户更快的查找并修复问题

  18、扫描副本

  你可以在后台加载位图的布局,这个位图可以从现有scanned-copy布局,您可以使用此位图作为原跟局,位图必须作为一个位图文件(BMP、JPG),大小在300 - 300 dpi之间

  19、打印输出

  软件支持将文件打印输出,打印位置可调

[展开全部↓]

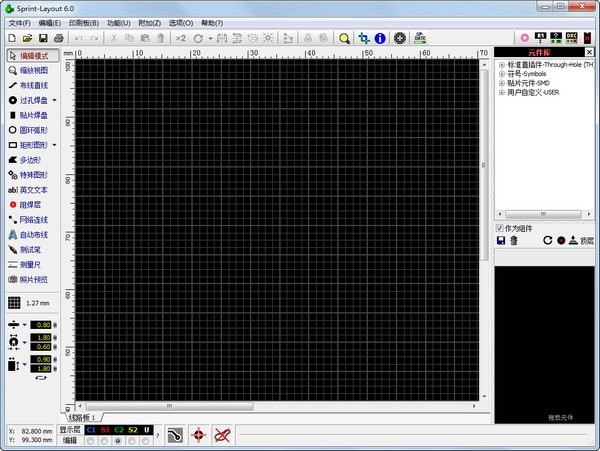

软件截图
