浩辰CAD教程之创造丰富的外窗

　　人们常说 “眼睛是心灵的窗户”，那么建筑物的心灵就是建筑的外窗。风格迥异的外窗，赋予建筑物生命之美，凸显方案的无与伦比。

浩辰CAD src="https://img5.runjiapp.com/duoteimg/techImg/201111/duote_22_11-07-18.jpg">

图1

　　下面就简单介绍一下浩辰CAD建筑2011软件如何来完成外窗制图。在常规的建筑设计中，主要用到的就是普通平窗和转角窗两种类型。值得注意的是，一般门窗都开在墙体上，所以在插入门窗之前，请一定要先绘制好墙体。

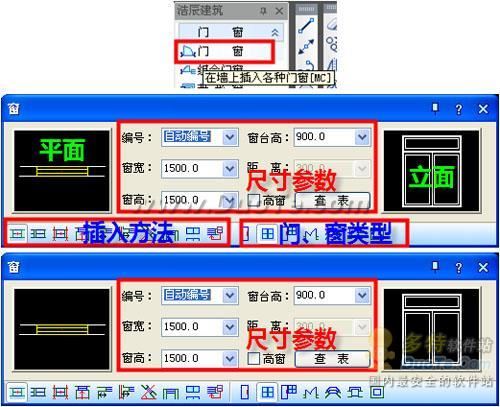

　　1、启动浩辰CAD建筑软件，点击【门窗】，对话框弹出，确定门窗尺寸大小、表达样式、类型、插入方法，见图2（注：单位如无特殊说明，都是毫米(mm) 。

图2

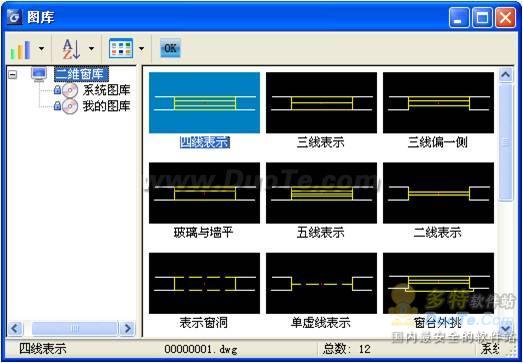

　　2、确定门窗尺寸后，选择【门窗平面】的表达样式和里面表达样式。如果你不打算使用浩辰CAD建筑软件直接生成门窗立面的话，可以不选【门窗立面】的样式，见图3。

图3

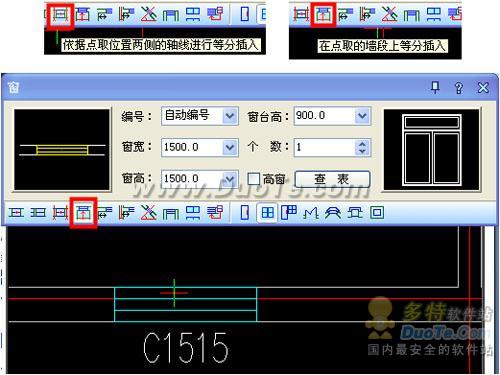

　　3、接下来确定门窗插入方式，选择【墙段居中插入】模式，各参数请见下图对话框设置。只要在墙体上鼠标左键单击一下，就可插入门窗，见图4。（注：在对话框底部，有定位方式【墙段居中插入】、【开间居中插入】。这两种方法虽然都属于居中插入的方式，但是根据“墙体”和“开间”属性不同，会有不同效果。）

图4

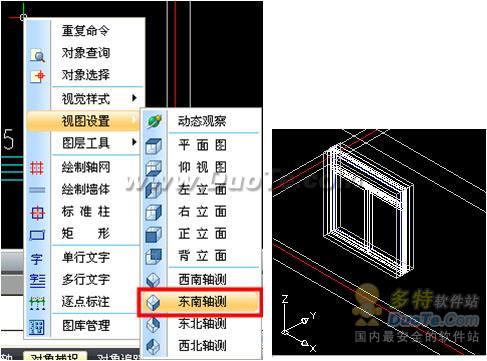

　　4、空白处单击鼠标右键，弹出功能菜单，选择【视图模式】---【东南轴侧图】，生成三维模型，见图5。

图5

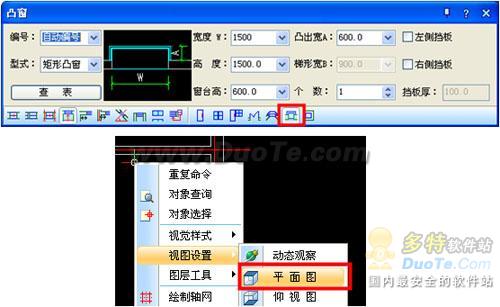

　　5、完成【普通窗户】插入，具体【凸窗插入】就不多讲了，仅介绍一下如何设置插入【凸窗】参数，在【门窗】命令对话框中，点击插入【凸窗】按钮，就可以插入凸窗。如果要回到平面图模式，在空白处点击鼠标右键，在试图模式中选择 【平面图】就可以了，见图6。

图6

　　接下来就留给好奇的您继续探索浩辰CAD建筑2011软件的奥秘吧。
