浩辰CAD教程机械之平面图绘制

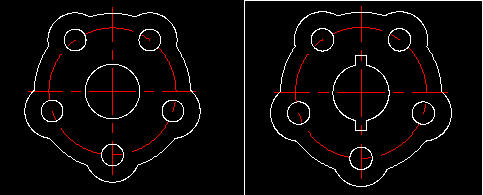

　　在进行CAD设计时，我们经常需要绘制平面图。平面图有很多种类型，下图（图1）是一个包含有多个圆的平面图形，这个图形在CAD软件中应该如何绘制呢？下面我以浩辰CAD机械2011软件为例给大家演示一下绘制的过程。　

图1

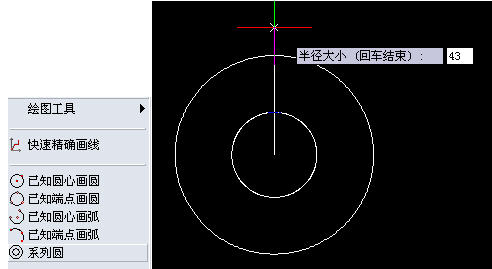

　　1.首先使用浩辰CAD机械2011中的【绘图工具】—【系列圆或已知圆心画圆】功能，先绘制已知同一圆心的系列圆（如图2）。

图2

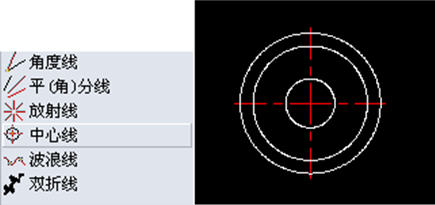

　　2.点击【绘图工具】—【中心线】，使用该功能来绘制已知图形的中心线，以确定图形的相对位置，方便后面进行操作。

图3

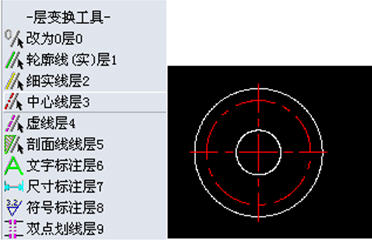

　　3.点击【辅助工具】—【图层变换工具】，运用图形变换功能对已经绘制好的图形进行图层转换（如图4）。

图4

　　4.绘制出图形后，我们可以使用【阵列】功能来绘制对称的多个图形，可以根据实际情况选择矩形阵列或环形阵列，选择要阵列的对象、阵列的中心点、阵列的个数（如图5）。

图5

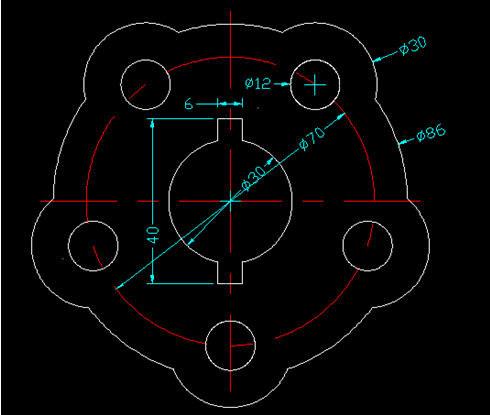

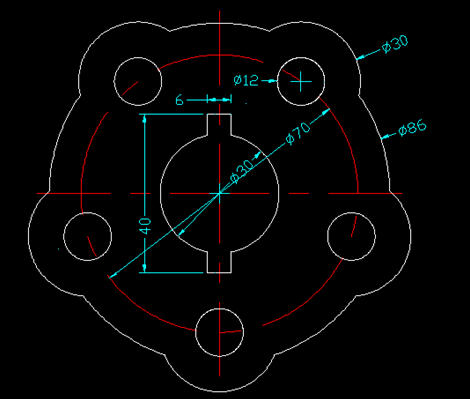

　　5.图形绘制完毕后，我们还需要进行的最后一步是标注。在这里，使用尺寸标注中的标注功能能够代替原有的标注功能，让设计师更快捷方便的对绘制的图形进行标注，而使用智能标注能够实现直线和的标注并且在进行圆标注时还可以选择多种标注的样式（如图6）。

图6

　　完成上述步骤之后，一个完整的平面图就绘制完成了。
