浩辰CAD教程机械之轴类设计

　　对于从事机械设计工作的设计师来说，经常需要绘制机械的轴，合理利用CAD机械软件的轴类设计功能可以快速的绘制出轴的大致轮廓，使绘图的工作简单化。在浩辰CAD机械2011软件中，包含了丰富而智能化的轴类设计功能，下面，我们将演示如何使用浩辰CAD机械2011软件来快速的绘制轴。

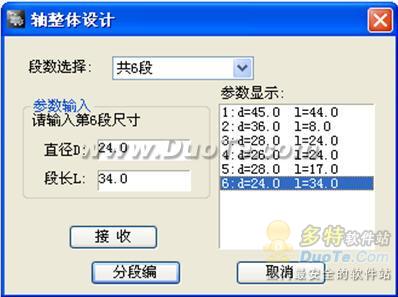

　　首先，调出浩辰CAD机械2011的工具条，点击【轴设计】，调出轴整体设计对话框。这时我们需要先在段数选择中选择我们需要的轴的段数，然后分别对每一段轴进行参数设置，每写完一段轴点击一次【接收】按钮，这样这些参数就会被添加进去（如图1）。

图1

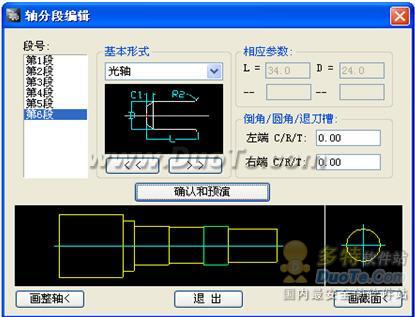

　　所有数值都填写完毕后，我们再点击【分段编辑】进入轴分段编辑对话框，这样我们就可以对这根轴进行细化处理了（如图2）。

图2

　　在基本形式中，我们可以选择轴的样式，如光轴、键轴、螺纹轴、孔轴等。在这些样式右侧的区域中，我们还可以通过参数设置来调整不同类型轴的样式。

　　当参数都设置好后，我们点击【画整轴】按钮，这样轴的大致轮廓就绘制好了。

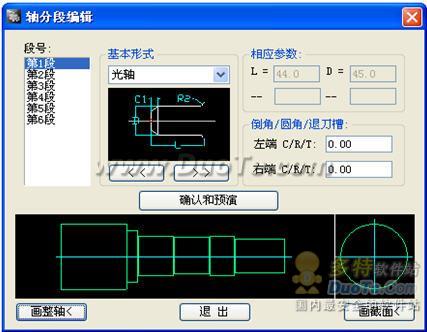

　　当把轴绘制好后，软件会再一次弹出【轴分段编辑】的对话框（如图3），这时我们再添加轴类的截面。而选择好要绘制的截面后可，我们可以通过【画截面】命令把绘制好的截面插入到图纸中去，界面同样会生成预览图。

图3

　　完成以上操作后，我们需要的轴就绘制好了。
