浩辰CAD教程电气之原理图绘制

　　在我们进行CAD电气设计时，经常需要绘制原理图，以便于我们更好的分析设计对象本身的功能特征。

　　原理图绘制一般有两种方法，一种是常规设计方法，即利用软件直接绘制原理图；另一种是智能化设计方法，即利用软件绘制好原理图之后，软件自动生成端子排、电缆清册等相关信息。两种方法各有特色：常规设计方法方便灵活容易掌握，智能化设计方法自动化程度高。在今天的CAD教程中，我们主要来了解常规的绘制方法

　　1、首先，在绘制原理图之前，我们需要对即将绘制的原理图的形式进行定义。我们依次点击【控制原理图】—【原理图绘制】，然后在弹出的对话框中对原理图进行设置（如图1）。

浩辰CAD教程电气之原理图绘制 src="https://img5.runjiapp.com/duoteimg/techImg/201202/duote_15_11-07-41.jpg">

图1

　　其中，“行布置”和“列布置”两个选项表示原理图横向或纵向布置。“符号个数”指回路中最多设备的个数，在绘制时，程序根据此个数自动设定绘制的回路长度。

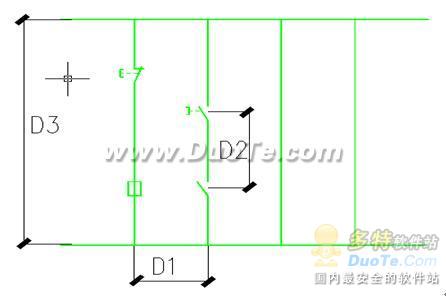

　　而“回路参数”是让我们来控制回路的绘制的，下面，我们以回路长度为“D3”的回路向大家具体讲解一下（如图2）。

图2

　　其中，“D1”代表“横向间距”，对于竖式绘制的原理图表示回路间距；“D2”代表〖纵向间距〗，表示元件间的最小间距；“设备比例”则用来调整符号绘制的大小，此参数影响所有设备插入的状态。

　　2．绘制原理图

　　软件提供的绘制功能可以自动按照设置的参数，准确选点绘制符号和回路，不需要打开捕捉。下面，我们点取绘制命令，命令行会提示：

　　*原理图绘制*=Ylthz

　　图中已有原理图,是否继续绘制?<Yes>:

　　请选择要继续绘制的原理图:

　　请输入窗口第一点<回车结束>:

　　请输入窗口第二点：

　　请选择要绘制的符号<回车结束>:

　　如果在图上已经绘制了原理图，用户想继续绘制或编辑修改该原理图，则可以框选该原理图(可以只选部分)。如果用户想开始画另外的原理图，可以键入【N】，重新选择绘制点。

　　绘制开始时，在图面上会显示红色绘图提示框，表示从此处开始绘制，我们此时也可以任意点取位置，红色提示框可以跟随移动，作为绘图开始点。

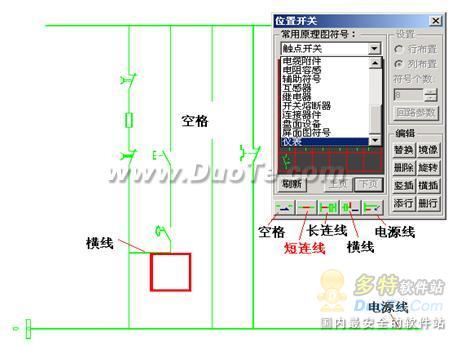

　　具体绘制时，我们可以先点击对话框下面的【电源线】按钮，绘制两根电源线。然后改变绘图起始点，点击【短连线】按钮绘制回路，此时可以一边绘制连线，一边点击符号在目前绘图起始点绘制符号。其中，点击【长连线】可以一次绘制整个回路，点击【横线】可以在目前绘图提示框的上部绘制回路连线（如图3）。

图3

　　这样，一个电气原理图的雏形就绘制出来了，之后我们还需要根据需要对此原理图进行编辑、修改等工作。限于篇幅，这里我就不再赘述了，大家可以在绘图实践中进行体会。
