浩辰CAD机械2012系统参数设置

8.0分
出处:网络 时间:2012-09-07

您可能感兴趣的话题: 浩辰CAD

核心提示:我们知道,在浩辰CAD机械2012等CAD软件中,存在着大量的系统变量,通过这些变量,我们可以实现对软件的控制。一般来说,我们不需要改变这些变量,但当我们需要改变时,我们应该怎样操作呢?下面请看今天的CAD教程。

  我们知道,在浩辰CAD机械2012等CAD软件中,存在着大量的系统变量,通过这些变量,我们可以实现对软件的控制。一般来说,我们不需要改变这些变量,但当我们需要改变时,我们应该怎样操作呢?下面请看今天的CAD教程。

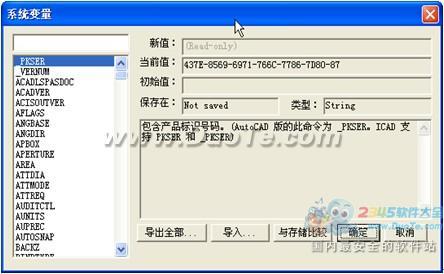

  若想改变系统变量,我们可以通过浩辰CAD2012机械软件的“系统变量编辑”功能将系统中所有的变量以列表形式列出,便于我们查找和修改它们的数值(如图1)。

浩辰CAD机械2012系统参数设置

  那么,这个功能有什么样的应用呢?举例来说,在处理图纸时,我们常会遇到这样的困惑:同样的功能在两张图纸上却不完全一致,肯定是两张图的某个系统变量不一致导致的。

  若要寻找这样的变量,我们只需在一张图纸上使用系统变量对话框中的“导出全部”功能,导出一个系统变量记录文件,然后在另一张图纸上选择“与存储比较”,就可以把两张图纸不同的系统变量找出来,通过观察这些变量就比较容易找出问题所在(如图2)。

浩辰CAD机械2012系统参数设置

  另外,我们还可以导出一张经常使用的标准图纸的变量记录,在其它图纸中统一导入这个变量记录,将所有图纸的设置统一起来,这样我们就能在熟悉的设置下进行设计,避免了很多麻烦。
