Vue 5 Esprit 高级教程之函数使用顶部工具栏

6.0分
出处:天极软件 时间:2011-05-13

您可能感兴趣的话题: Vue 5 Esprit

核心提示:本文介绍Vue 5 Esprit函数的顶部工具栏。Vue 5 Esprit节点和函数预览用于显示在给定节点位置的函数视觉效果

  本文介绍Vue 5 Esprit函数的顶部工具栏。

  Vue 5 Esprit节点和函数预览用于显示在给定节点位置的函数视觉效果。函数用黑白物体(球体、立方体和圆锥体等)代表,其中它的值在其表面显示。如果节点在某一点返回一个-1的值,这个点就是黑色的。如果返回一个1的值,那么这个点就是白色的。如果节点或者函数返回一个颜色,这个颜色就会在预览物体的表面上显示。用户可以用预览设置对话框来改变物体的外形(在图标选项按钮的弹出菜单中选择预览设置,如图1所示)。这与从材质编辑器中选择预览设置时是一样的。



Vue 5 Esprit 高级教程之函数使用顶部工具栏

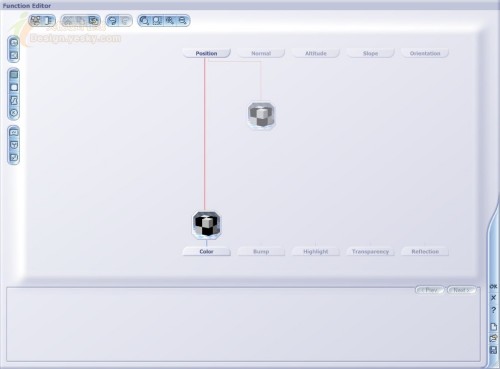

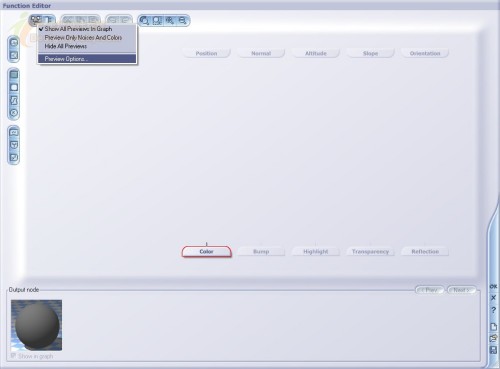

图1 选择预览设置



Vue 5 Esprit 高级教程之函数使用顶部工具栏

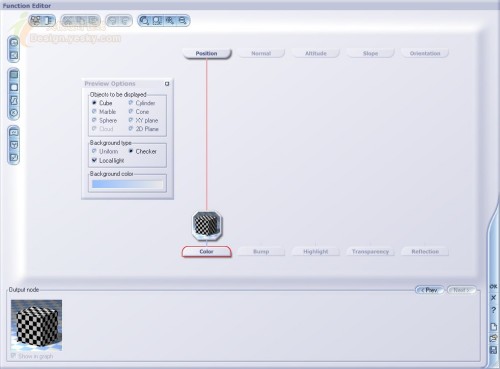

图2 预览设置对话框

  函数编辑器由以下三个部分组成:顶部工具栏、节点工具栏(垂直工具栏)、函数图表(主显示区域)和节点/链接细节。下面几节我们就来看看这些工具栏的作用。首先我们看看顶部工具栏各个按钮的作用。

   1. Graph Options Menu(图表选项菜单)



Vue 5 Esprit 高级教程之函数使用顶部工具栏

  函数编辑器选项菜单可以通过点击该按钮出现,这些菜单分别为:

  (1)Show All Previews In Graph(在图表中显示所有的预览): 选中该选项用于在图表中显示所有节点的放大预览图,如图3所示。



Vue 5 Esprit 高级教程之函数使用顶部工具栏

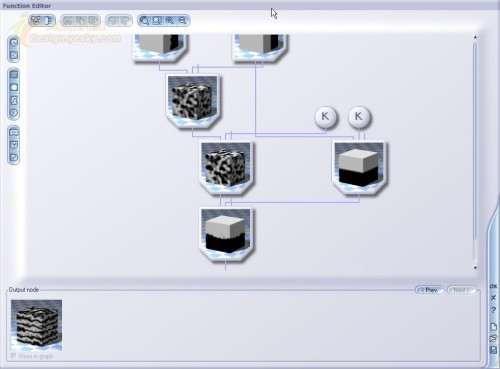

图3在图表中显示所有的预览

  (2)Preview Only Noise Nodes and Colors(只显示杂点节点和颜色预览): 选择该选项用于显示杂点、碎片、纹理图和颜色杂点的放大预览图,如图4所示。



Vue 5 Esprit 高级教程之函数使用顶部工具栏

图4只显示杂点节点和颜色预览



  (3)Hide All Previews(隐藏所有的预览): 选择该选项只显示节点的小预览(没有节点预览)。在这种情况下,用户可以通过检查节点细节中的Show in graph(在图表中显示)选项决定每个节点在的显示方式。如图5所示。



Vue 5 Esprit 高级教程之函数使用顶部工具栏

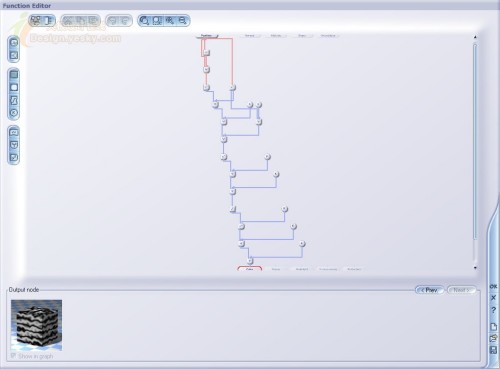

图5隐藏所有的预览

  (4)Preview Options(预览选项):选择该选项用于显示预览选项对话框,如图2所示,它可以改变节点的预览。它的改变会在图表中显示,如图6至图8所示。



Vue 5 Esprit 高级教程之函数使用顶部工具栏

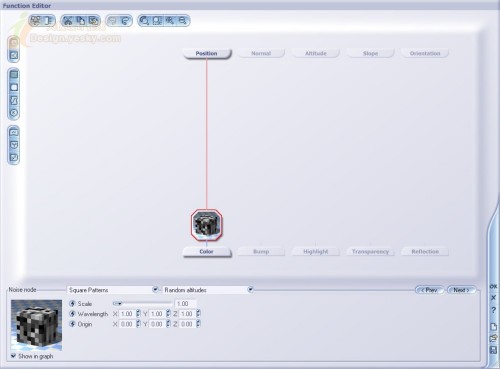

图6 选择立方体预览



Vue 5 Esprit 高级教程之函数使用顶部工具栏

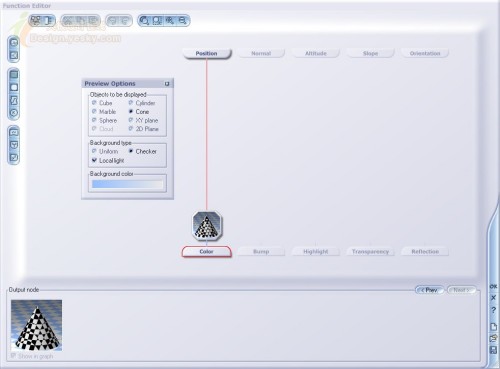

图7 选择圆锥预览



Vue 5 Esprit 高级教程之函数使用顶部工具栏

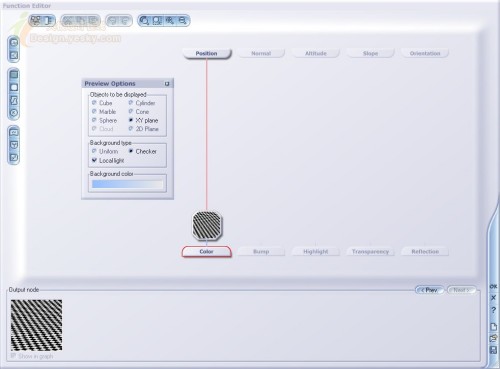

图8 选择XY平面预览

  2.Vue 5 Esprit 高级教程之函数使用顶部工具栏 Show Parameter Connections(显示参数连接)

  如果用户选择该选项,此时就会在图表中显示节点两边的线。这些线符合那些能够被连接到其他节点的参数。用户可以使用鼠标抓取这些线,并将它们拖拽到其他节点上,这样可以创建一个链接。需要注意的是,用户不需要显示这些参数连接来完成这种类型的连接。如图9所示。



Vue 5 Esprit 高级教程之函数使用顶部工具栏

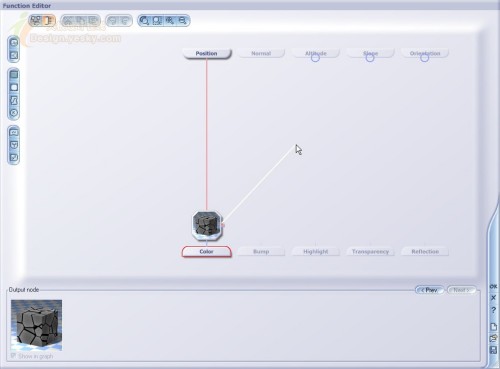

图9 显示参数连接

  3. Vue 5 Esprit 高级教程之函数使用顶部工具栏Cut(剪切)

  当选中某个节点的时候,该选项才是有效的,单击该按钮,就可以剪切图表中选定的节点,并将其剪切到剪贴板中去。如图10所示。



Vue 5 Esprit 高级教程之函数使用顶部工具栏

图10 选中某个节点并剪切

  4. Vue 5 Esprit 高级教程之函数使用顶部工具栏Copy(拷贝)

  当选中某个节点的时候,该选项才是有效的,单击该按钮,就可以拷贝图表中选定的节点,并将其拷贝到剪贴板中去。

  5. Vue 5 Esprit 高级教程之函数使用顶部工具栏Paste(粘帖)

  该按钮也只有在选中某个节点进行剪切或者拷贝之后才是有效的,单击该按钮就会将剪切板上的节点粘帖到图表中。如图11所示。



Vue 5 Esprit 高级教程之函数使用顶部工具栏

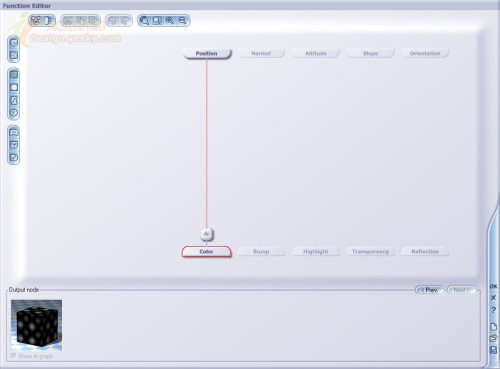

图11 粘帖节点

  6. Vue 5 Esprit 高级教程之函数使用顶部工具栏Undo(撤销)

  用于撤销上次的操作。用户可以撤销多个变化,当撤销一个操作的时候,那么Redo(重做)按钮就会被激活。

  7. Vue 5 Esprit 高级教程之函数使用顶部工具栏Redo(重做)

  用于重做上次已经撤销的操作,如果用户已经撤销了多个操作,那么还能将它们重做(除非已经做了改变)。

  8.Vue 5 Esprit 高级教程之函数使用顶部工具栏 Frame(框架)

  单击该按钮就会自动调整预览的边框,这样图表就会居中,所有的节点都可见。图12和图13分别为选择框架前后的图表效果。



Vue 5 Esprit 高级教程之函数使用顶部工具栏

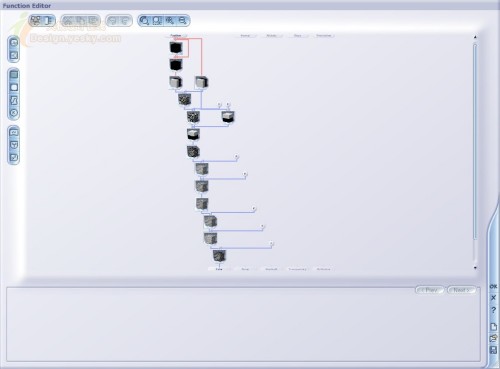

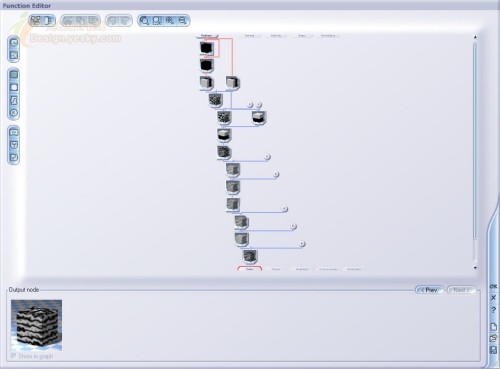

图12 选择框架按钮前的图表



Vue 5 Esprit 高级教程之函数使用顶部工具栏

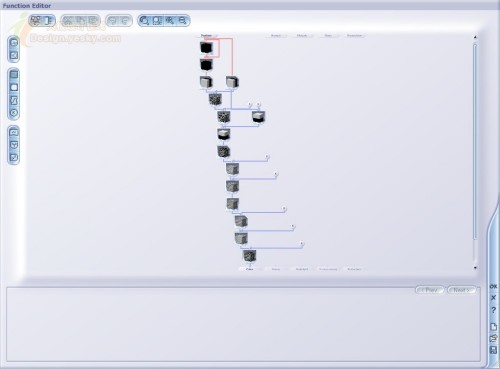

图13 选择框架按钮后的图表

  9.Vue 5 Esprit 高级教程之函数使用顶部工具栏 Frame Selected Area(框选区域)

  点击该按钮就会框选放大显示节点,这样所选择的节点就会在图表预览中放大显示。图14和图15分别为框选节点和框选后的图表。



Vue 5 Esprit 高级教程之函数使用顶部工具栏

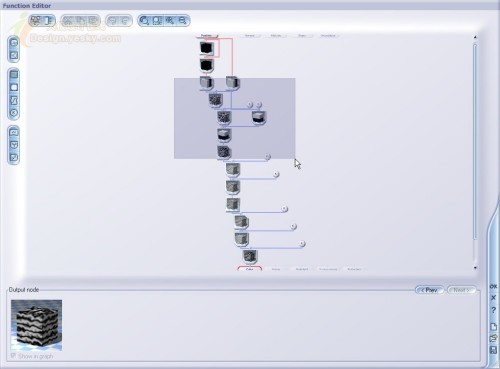

图14 框选节点



Vue 5 Esprit 高级教程之函数使用顶部工具栏

图15 框选节点后的图标

  10. Vue 5 Esprit 高级教程之函数使用顶部工具栏Zoom In(放大显示)

  点击该按钮用于放大显示图表预览,这样就可以观察节点的细节。


   11. Vue 5 Esprit 高级教程之函数使用顶部工具栏Zoom Out:(缩小显示)

  点击该按钮用于缩小显示图表预览,从而获得全局的预览。
