Authorware高级教程之机械异形体的建模过程

8.2分
出处:中国教程网 时间:2011-05-10

您可能感兴趣的话题: Authorware

核心提示:这些是shenjian5060(神剑)提供的 《机械习题 异形体 三视图 练习》里面的习题。首先谢谢他提供资源。

  写在前面:这些是shenjian5060(神剑)提供的 《机械习题 异形体 三视图 练习》里面的习题。首先谢谢他提供资源。我把这些都练习了一下。顺便把我的步骤也记了下来。发上来同大家分享。当然这些都是些基本的东西。希望能刚入门的朋友一点提示。如有不对之处。或是更简单的方法,也请大家提出来。

  再就是,本人并不是从事这方面工作。也从来没有从事过这方面工作。也就是对CAD比较兴趣。所以有些技术标准之类本人也不是太懂。所以这些图形只是娱乐而已。

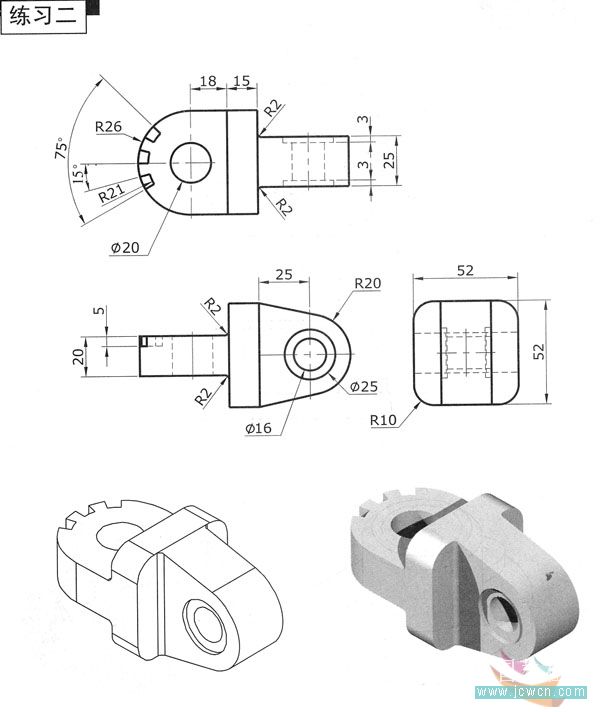

好先看看原练习图,和我所做的图

Authorware高级教程之机械异形体的建模过程

  我做的

Authorware高级教程之机械异形体的建模过程

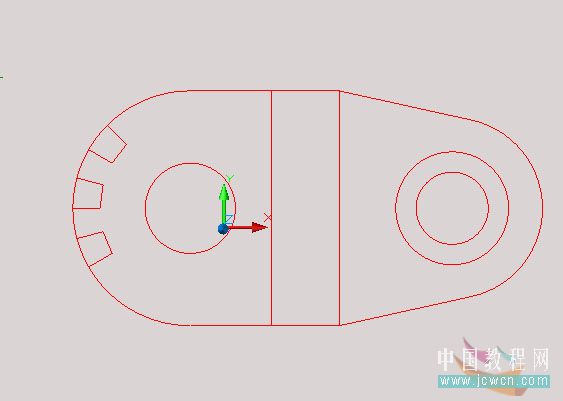

按照尺寸画轮廓,做面域

Authorware高级教程之机械异形体的建模过程

Authorware高级教程之机械异形体的建模过程

  拉伸中间长方形。拉伸尺寸25.将右边大红色圆向上移动12.5.

Authorware高级教程之机械异形体的建模过程

  写在前面:这些是shenjian5060(神剑)提供的 《机械习题 异形体 三视图 练习》里面的习题。首先谢谢他提供资源。我把这些都练习了一下。顺便把我的步骤也记了下来。发上来同大家分享。当然这些都是些基本的东西。希望能刚入门的朋友一点提示。如有不对之处。或是更简单的方法,也请大家提出来。

  再就是,本人并不是从事这方面工作。也从来没有从事过这方面工作。也就是对CAD比较兴趣。所以有些技术标准之类本人也不是太懂。所以这些图形只是娱乐而已。

  需要下载源文件进行练习的朋友可以到这里下载:http://bbs.jcwcn.com/viewthread.php?tid=215607

  好先看看原练习图,和我所做的图

Authorware高级教程之机械异形体的建模过程

  我做的

Authorware高级教程之机械异形体的建模过程

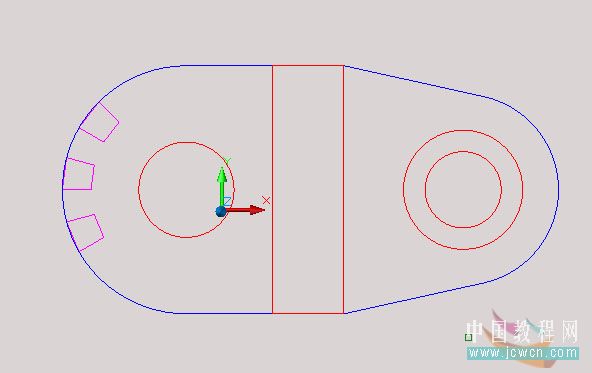

  按照尺寸画轮廓,做面域

Authorware高级教程之机械异形体的建模过程

Authorware高级教程之机械异形体的建模过程

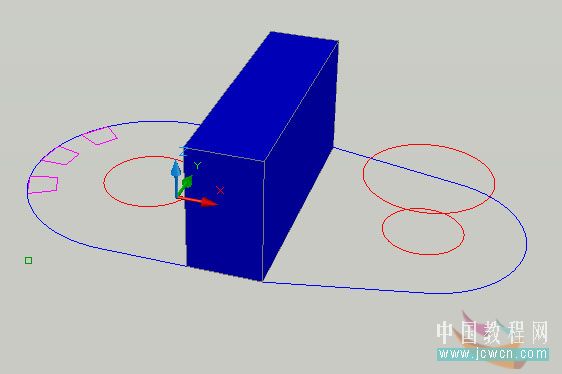

  拉伸中间长方形。拉伸尺寸25.将右边大红色圆向上移动12.5.

Authorware高级教程之机械异形体的建模过程

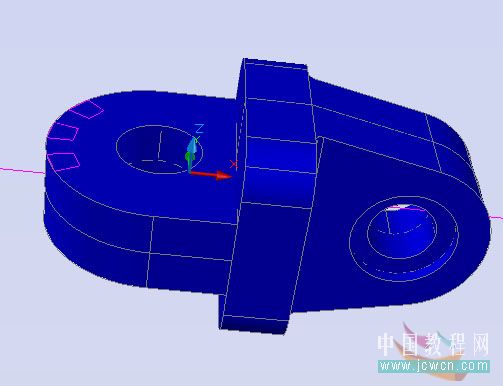

  同样将左边蓝色轮廓和中间圆向上拉伸10,差集减去小圆,再镜像。

Authorware高级教程之机械异形体的建模过程

  再将三个小缺口压印,向下拉伸5

Authorware高级教程之机械异形体的建模过程
