很有效的方法!CAD图形导出的教程

7.1分
出处:网络 时间:2017-10-09

您可能感兴趣的话题: CAD

核心提示:CAD图形导出/CAD导t3文件主要用于对方没有对应的天正版本打开软件,他只有cad软件时,以及广联达的导图功能等。导出t3可以将图纸整体分解,方便在cad、广联达等的操作。

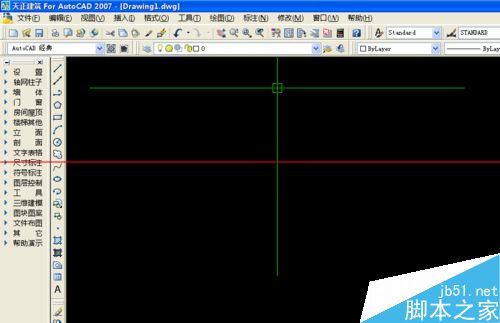

  CAD图形导出/CAD导t3文件主要用于对方没有对应的天正版本打开软件,他只有cad软件时,以及广联达的导图功能等。导出t3可以将图纸整体分解,方便在cad、广联达等的操作。  1、打开天正软件

很有效的方法!CAD图形导出的教程

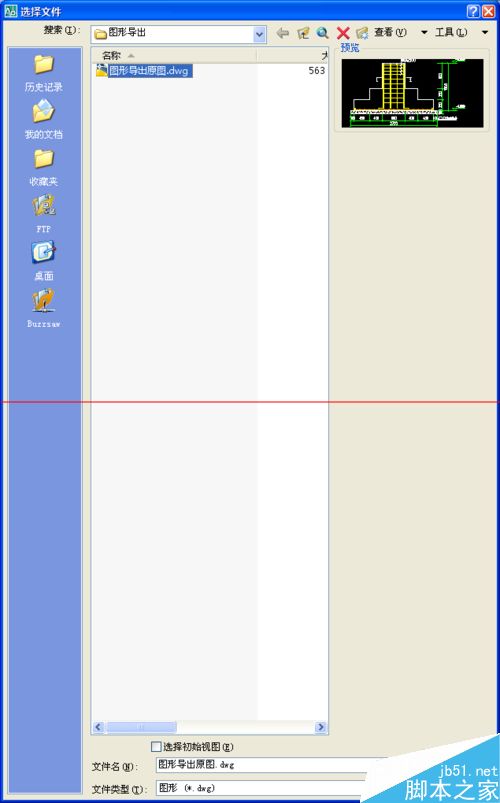

  2、打开需要导出的图纸

很有效的方法!CAD图形导出的教程

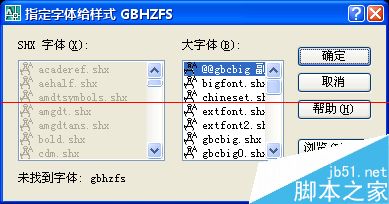

  3、在弹出的字体选择中,选择相应的字体样式(没有弹窗说明字体已经自动转换好,可往下一步)

很有效的方法!CAD图形导出的教程

  4、查看图纸内的字体文字等内容是否有错位等情况,有则手动修改文字的样式为合适的样式,保证图纸没有乱码情况

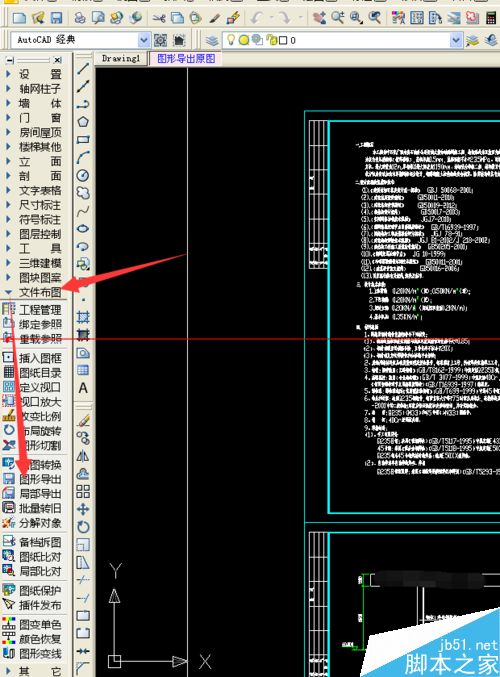

  5、点击工具栏左侧的文件布局下的图形导出(如果左侧没有工具栏,按住ctrl和有等号的“+”号调出左侧工具栏)

很有效的方法!CAD图形导出的教程

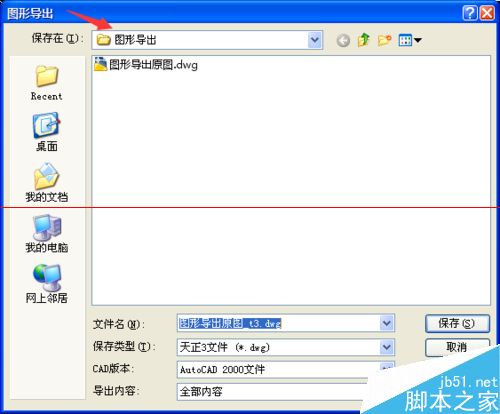

  6、选择保存路径,点击保存

很有效的方法!CAD图形导出的教程

  7、返回天正软件,查看命令栏提示,看是否出现:成功地生成天正建筑3文件.....提示。 有证明导出成功。没有的话可以重新安装天正软件进行再次操作即可。

很有效的方法!CAD图形导出的教程

  注意事项:  1、有提示导出成功,表示天正软件安装时没有安装完整,需重装天正软件  2、出成功后,还应以单独的CAD软件打开导出的图形和原图形进行对比,检查是否有误!
