cad渲染背景设置应该注意什么?

9.0分
出处:网络 时间:2017-10-27

您可能感兴趣的话题: cad渲染背景设置

核心提示:cad渲染背景设置应该注意什么?

  CAD中绘图的时候经常会用到渲染,CAD在渲染的时候我们需要注意到的几个点,下面我们通过案例来解说更具体。

  一起来看看吧!

  CAD渲染有哪些基本要素

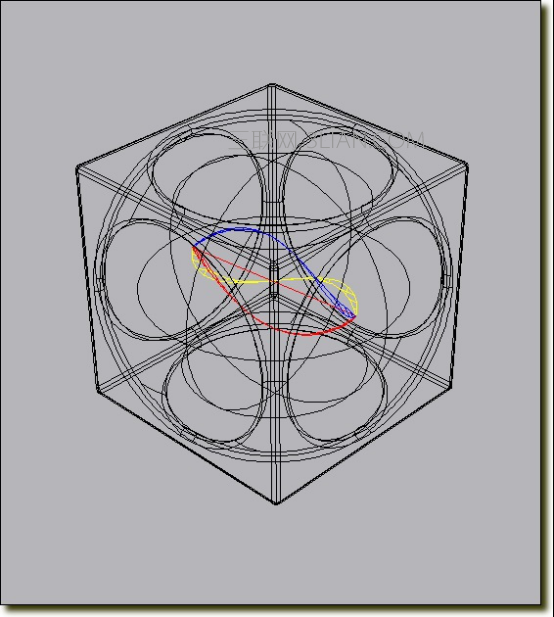

  我们打开素材文件作为案例,图形很简单,一个正四方体,中心画个球体差集后倒圆角。中心放一个球体(借用我以前画的“小时候玩的玻璃球”)。底部画个面域做底板。

cad渲染背景设置应该注意什么?

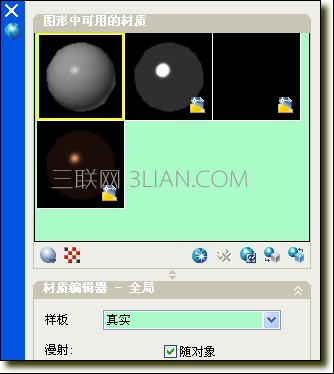

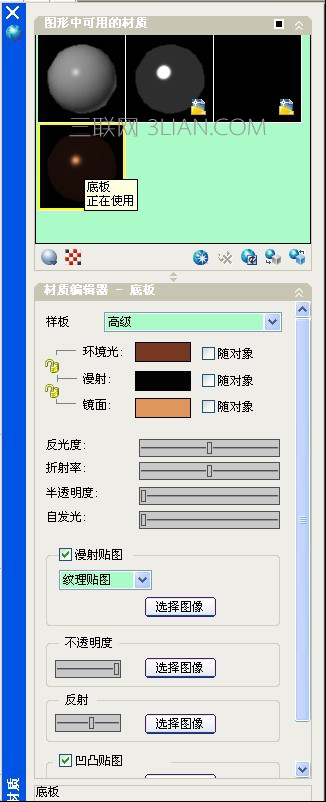

  创建三个材质,“不锈钢”材质、“玻璃”材质和“底板”材质加原有的一个“全局”材质。

cad渲染背景设置应该注意什么?

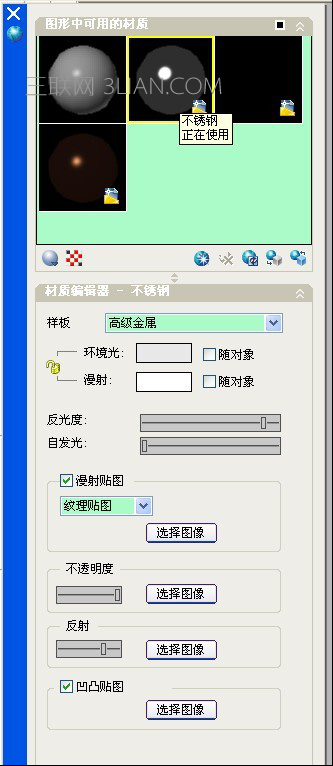

  “不锈钢”材质的基本要素  样板:选“高级金属”——具有更多选项的材质,包括可以用于创建特殊效果的特性(例如模拟反射)。

  环境光:201,201,201——以指定显示在那些仅由环境光照亮的面上的颜色,  漫射:255,255,255——漫射颜色是对象的主色  反光度:86——有光泽的实体面上的亮显区域较小但显示较亮。 较暗的面可将光线反射到较多方向,从而可创建区域较大且显示较柔和的亮显。?

  自发光:0——当设置为大于 0 的值时,可以使对象自身显示为发光而不依赖于图形中的光源。但清晰度则减弱。

  谩射贴图:无  不透明度:100——不锈钢应该是不透明的

  反射:70——可模拟在有光泽的对象表面上反射的场景

  凹凸贴图:无

  把材质应用到正四方体。

cad渲染背景设置应该注意什么?

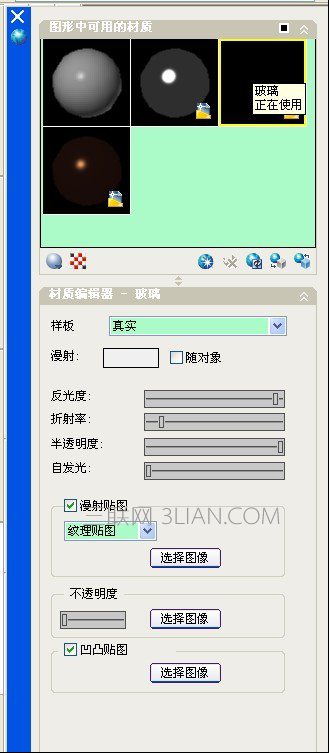

  “玻璃”材质的基本要素  样板:选真实——基于物理性质的材质  漫射:240,240,240——以指定显示在那些仅由环境光照亮的面上的颜色,  反光度:96——材质的反射质量定义了反光度或粗糙度。 若要模拟有光泽的曲面,材质应具有较小的高亮区域,并且其镜面颜色较浅,甚至可能是白色。 较粗糙的材质具有较大的高亮区域,并且高亮区域的颜色更接近材质的主色。  折射率:1.170—— 在半透明材质中,光线通过材质时将被弯曲,因此通过材质将看到对象被扭曲。 例如,折射率为 1.0 时,透明对象后面的对象  不会失真。 折射率为 1.5 时,对象会严重失真,就像通过玻璃球看对象一样。  半透明度:100——半透明对象传递光线,但在对象内也会散射部分光线。  自发光:0—— 对象本身发光的外观。  谩射贴图:无  不透明度:0——当然越小越透明  凹凸贴图:无  把材质应用到球体
