Illustrator CS5新增功能精解之描边调板

　　使用增强的“描边”调板，可以用来指定线条是实线还是虚线、虚线顺序及其他虚线调整、描边粗细、描边对齐方式、斜接限制、箭头、宽度配置文件和线条连接的样式及线条端点。

　　该教程精心为大家安排了汽车广告实例，通过具体的实例操作，详尽的向用户讲述“描边”调板中各项参数的应用与设置。在开始教程的学习之前，请先在网站下载配套的练习文件，以便跟随操作步骤学习。

图01

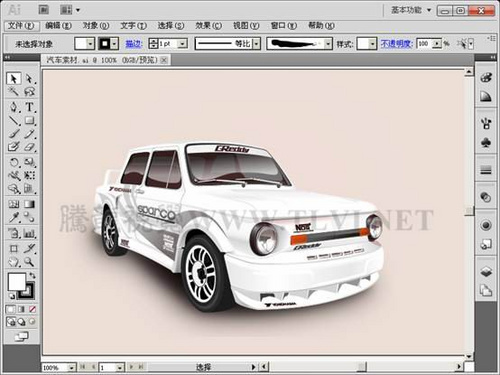

　　（1）运行Illustrator CS5，打开文档“汽车素材.ai”文件。

图02

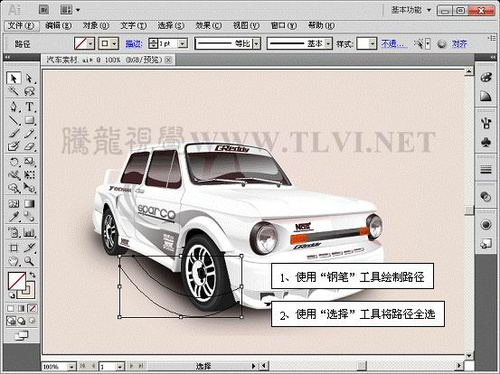

　　（2）在“图层”调板的最上方新建“花纹”图层，使用“钢笔”工具绘制两条路径并将其全选。

图03

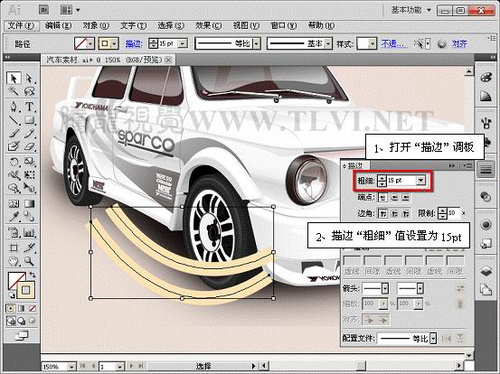

　　（3）打开“描边”调板设置描边粗细。

图04

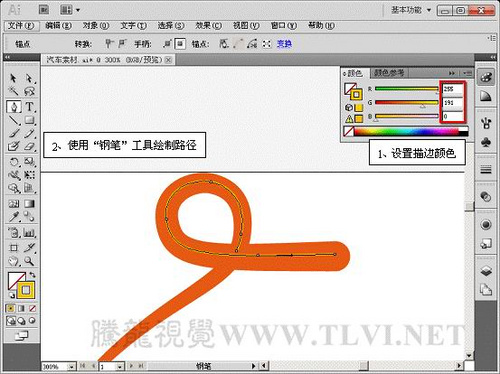

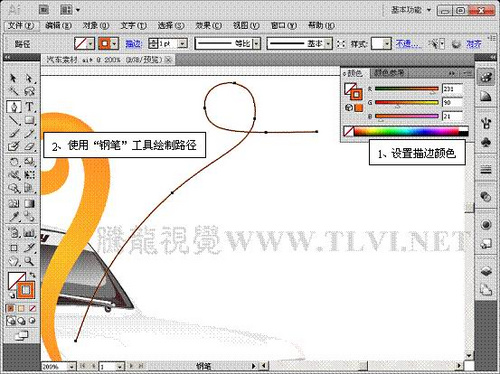

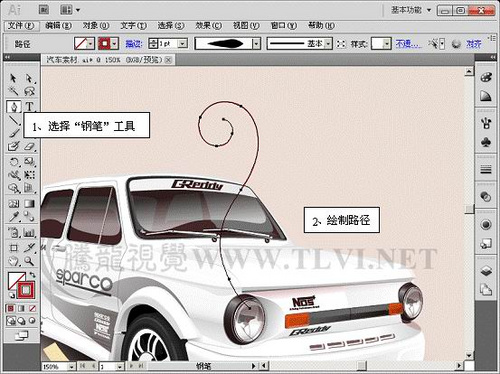

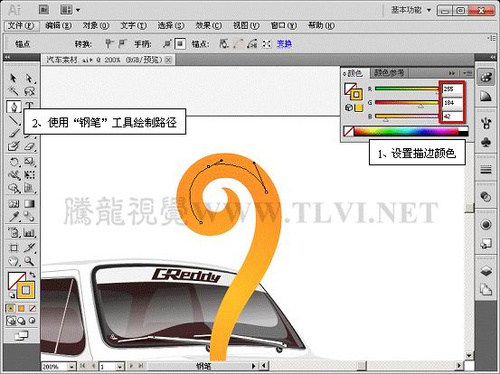

　　（4）使用“钢笔”工具绘制路径。

图05

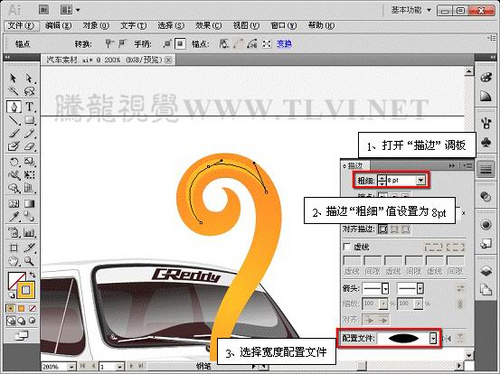

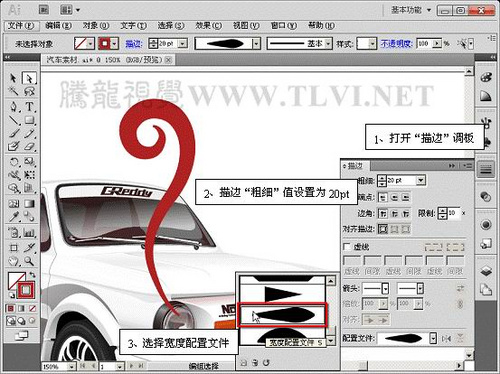

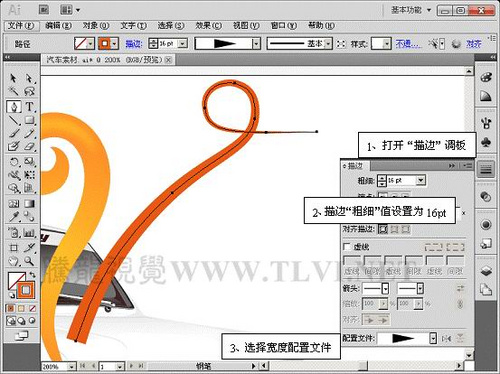

　　（5）将“背景”图层隐藏，打开“描边”调板对其进行设置。

图06

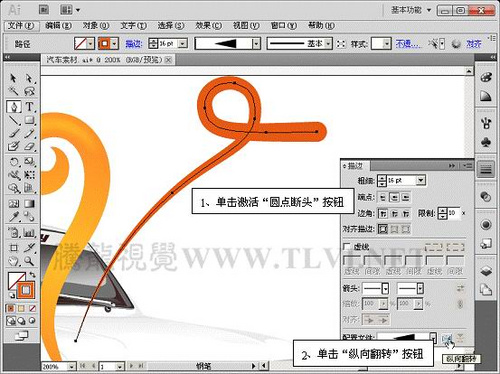

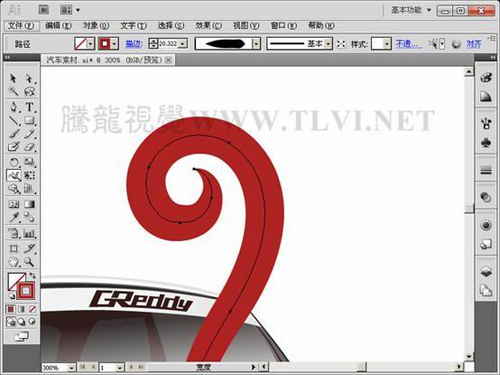

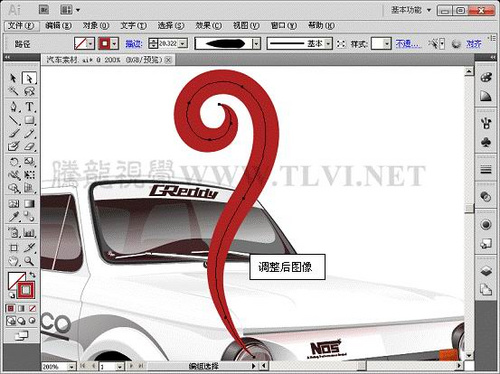

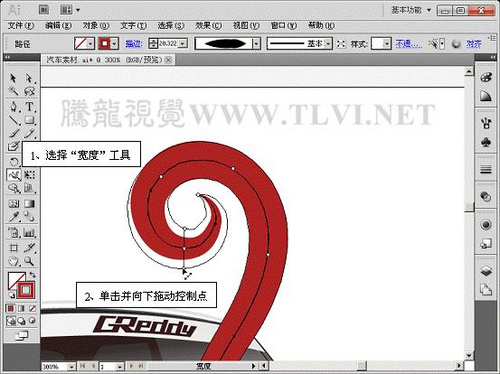

　（6）使用“宽度”工具对其局部进行调整。

图07

图08

图09#p#副标题#e#

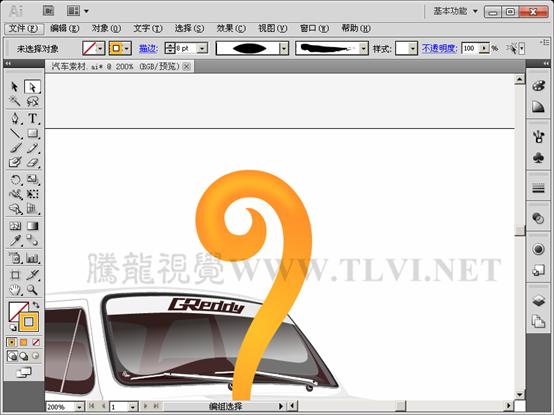

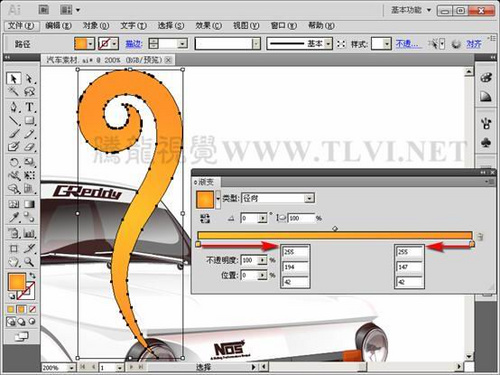

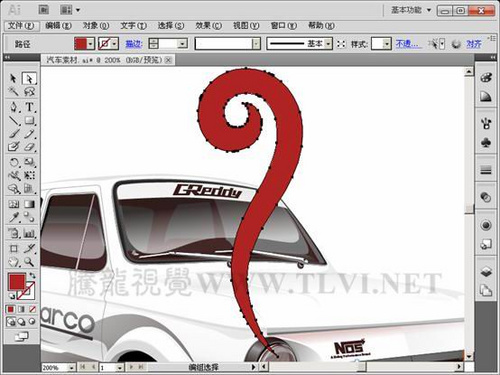

　　（7）接着执行“对象”→“扩展外观”命令，将路径变为填充对象，并为其填充渐变。

图10

图11

　　（8）使用同样方法将高光形状绘制出。

图12

图13

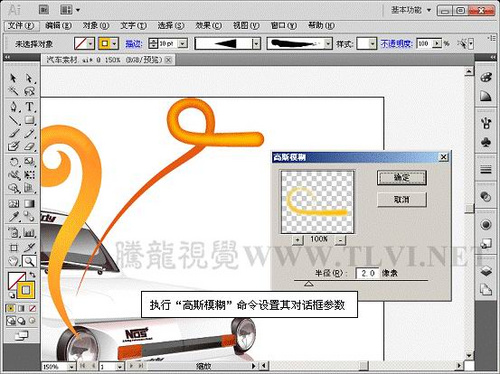

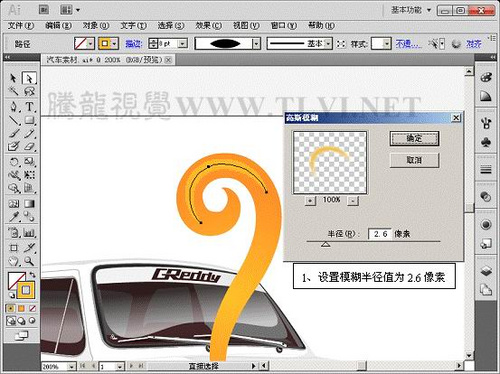

　　（9）执行“效果”→“模糊”→“高斯模糊”命令。

图14

图15

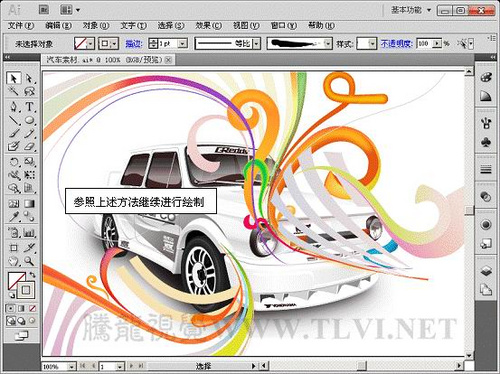

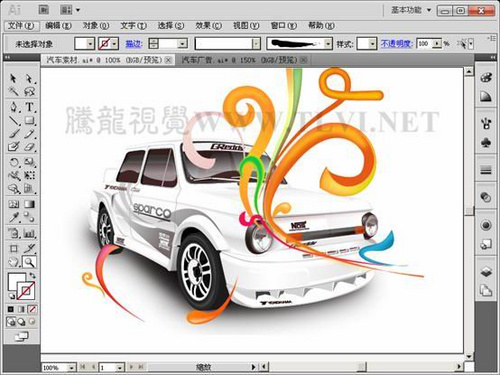

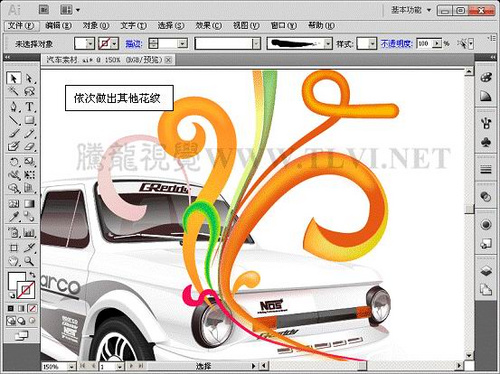

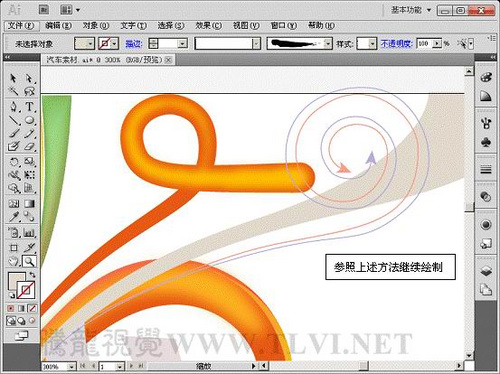

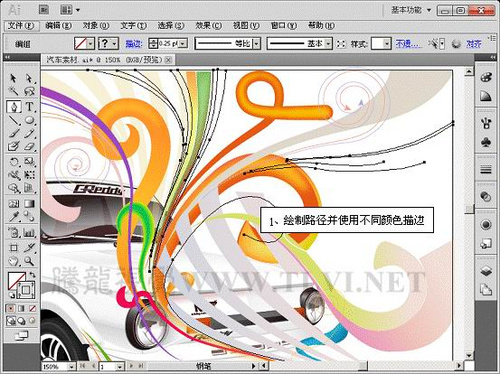

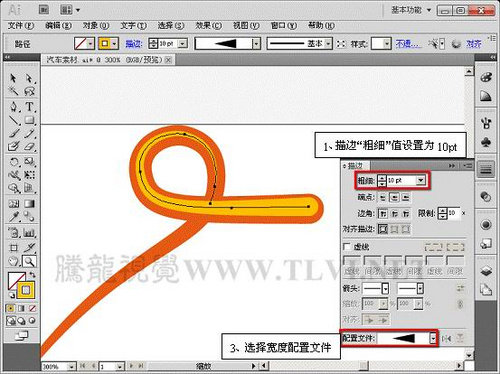

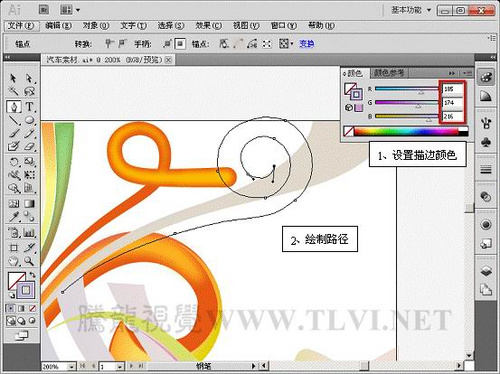

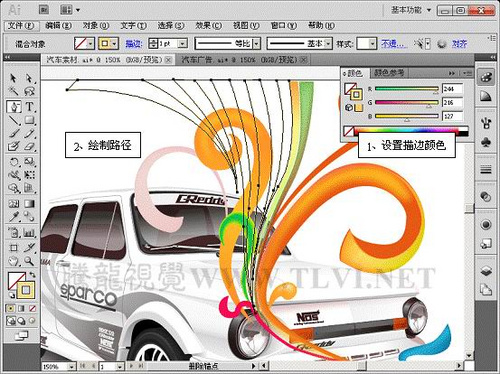

　　（10）使用相同方法，继续绘制其他花纹。

图16

图17

图18#p#副标题#e#

图19

图20

图21

图22

图23

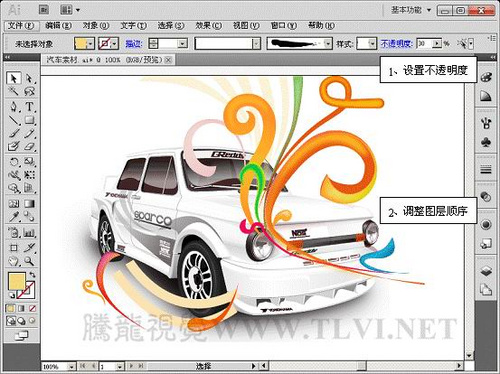

　（11）使用“钢笔”工具绘制路径，填充颜色。并调整其图层顺序和不透明度。

图24

cad26ff7a291444f09a00dd2 width=500 border=0>

图25

图26

图27#p#副标题#e#

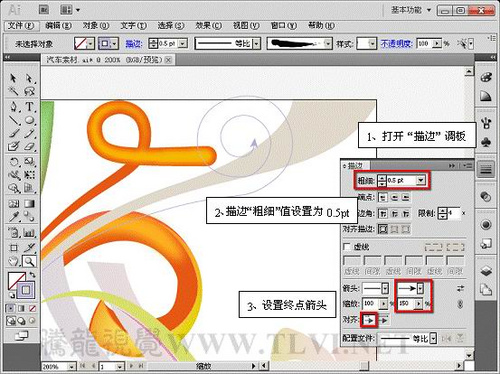

　　（12）使用“钢笔”工具绘制路径并设置该路径的终点为箭头。

图28

图29

图30

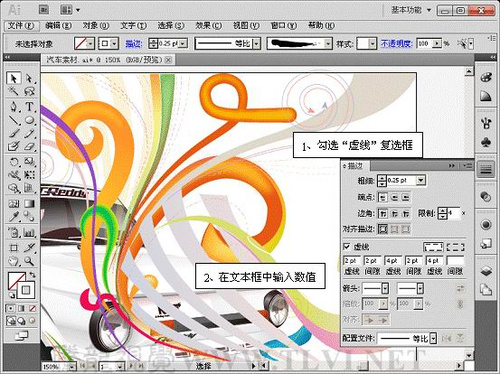

　（13）使用“钢笔”工具绘制多条路径，并将其转换为虚线。

图31

图32

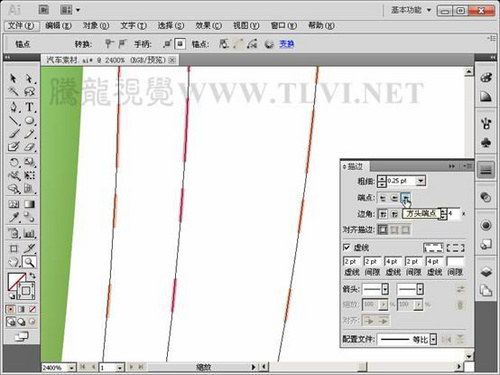

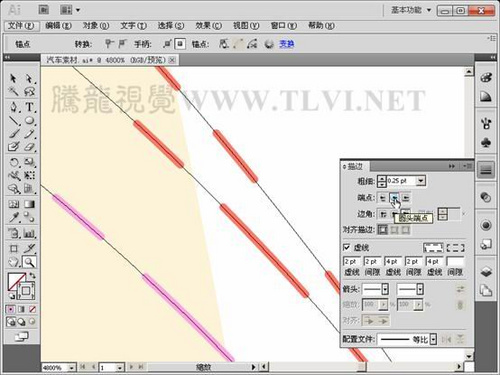

　　（14）分别为其添加圆头端点和方头端点。

图33

图34

　　（15）最后将隐藏的图层显示，调整图层顺序，完成本实例的制作。

图35
