PPT多维组织结构图如何制作

6.0分
出处:网络 时间:2016-11-04

您可能感兴趣的话题: PPT   多维组织结构图   如何   制作

核心提示:PPT多维组织结构图如何制作

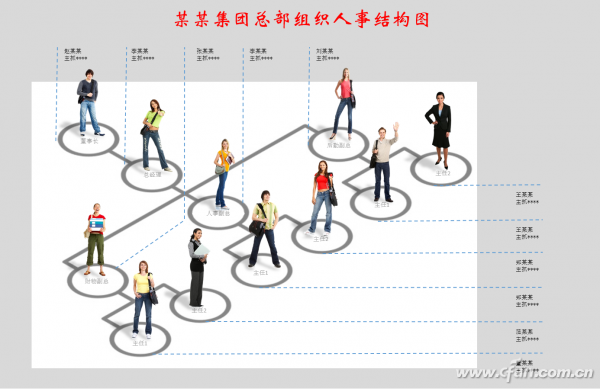

  我们平时所看到的组织机构图一般是方框、线条加文字的形式,虽然看起来明了,但不够形象。这样的组织机构图显得单调、乏味,格式抄来仿去,显得也没有创意。如果能将组织机构图制作成由立体实际人像组成的多维图,当点击结构图中某个部门的热区时,就会出现该部门负责人的图片和信息(图1),这样的结构图别出心裁,不但视觉上更加形象,而且还具有交互特性,就会更加引人注目。下面讲述在PPT2016中制作此类组织机构图的技法。

PPT多维组织结构图如何制作

  1. 制作空白图底

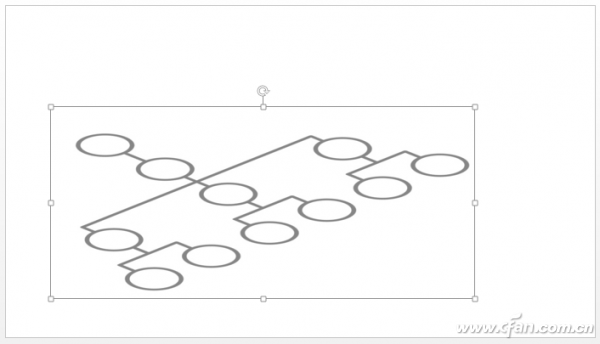

  运行PPT2016后,插入一张空白幻灯片,利用“插入”选项卡中的形状,在幻灯片中绘制出所需要的组织结构图,设置好形状的样式;将所有形状进行组合,调整好角度、大小、位置等(图2)。

PPT多维组织结构图如何制作

  小提示:

  如果觉得某个形状角度、大小不合适,可以单独选中它进行调整。

  2. 插入交互热区

  热区的添加是为了当点击相应热区时,会在相应位置出现人物图片及相关介绍。

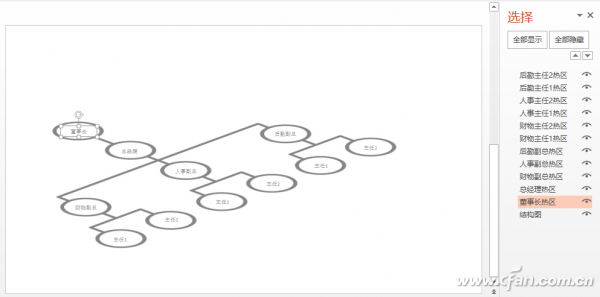

  首先在组织结构图的每个椭圆中添加一个与结构图部件形状一样的椭圆,调整好大小,设置无边框,填充色和背景一致,输入各部门相应文字。为方便管理、选择和使用这些形状,可点击“开始”选项卡,点击“编辑→选择”下的“选择窗格”,在右侧“选择”窗口,双击每个新添加的椭圆进行重命名,如“董事长热区”、“总经理热区”等(图3)。

PPT多维组织结构图如何制作

  3. 插入图片及说明

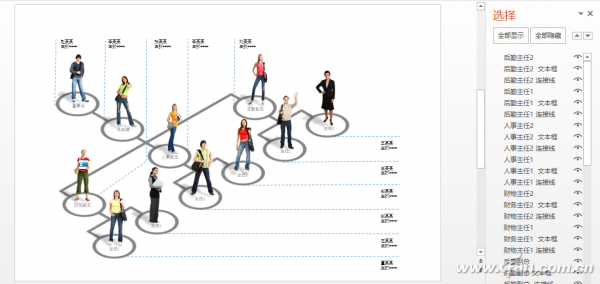

  在这张组织结构图中,需要用到人物的无背景图片。对于图片的背景处理,可以采用抠图软件或其他方法进行去除,这里不再赘述。插入所需要的图片,设置图片的阴影效果,再利用“形状”中的直线及文本框插入人事说明,并设置好它们的格式。为了方便管理,同样也需要对这些图片、形状进行重命名,如将“后勤主任1”的图片、连线、文本框分别命名为“后勤主任1”、“后勤主任1连接线”、“后勤主任1文本框”。其他的设置也都类似(图4)。

PPT多维组织结构图如何制作
