很好玩!使用WPS表格制作帕累托图

7.0分
出处:网络 时间:2017-10-19

您可能感兴趣的话题: 帕累托图

核心提示: 帕累托图(Pareto Chart),又称柏拉图、主次因素排列图等,是质量管理七大手法之一。

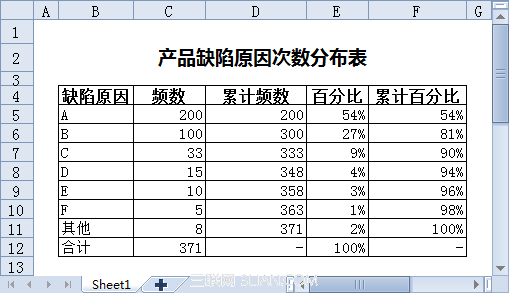

  一、帕累托图简介  帕累托图(Pareto Chart),又称柏拉图、主次因素排列图等,是质量管理七大手法之一。之所以叫这个名字,是因为在概念上与帕雷托法则(Pareto principle)有关。在质量管理中,大多数的损失是由少数几个关键的质量问题引起的,而这些这些质量问题,往往又是少数几个关键的缺陷原因所导致的。使用帕累托图,可以直观地将影响质量问题的主要因素呈现出来,从而方便对质量问题作进一步的改进。  帕累托图中包含一个柱形图和一个折线图,有左右两个纵坐标,及一个横坐标。左边纵轴表示缺陷原因的频数,右边纵轴表示缺陷原因的累计频率,横轴表示影响质量的各项因素,按其影响大小,从左至右依次排列。直方柱高度表示因素影响大小,折线表示各项累计频率的连线。  二、帕累托图制作:  假设我们已经在wps表格中制作出一个如下的产品缺陷原因次数分布表。

很好玩!使用WPS表格制作帕累托图

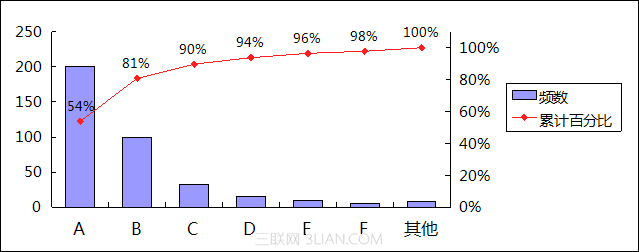

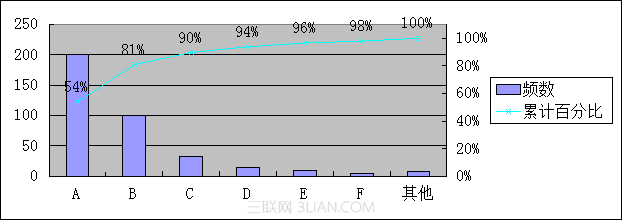

  下面我们根据这些数据来制作一个帕累托图。先呈上最后完成的效果:

很好玩!使用WPS表格制作帕累托图

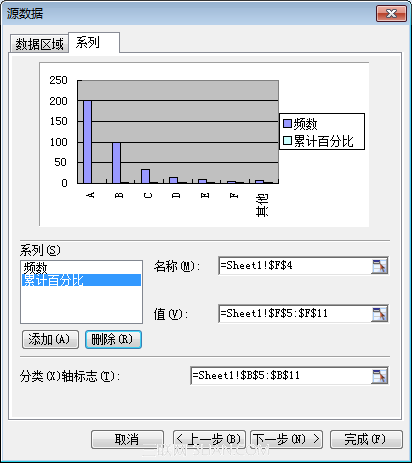

  具体步骤:  1、选中单元格 B4:F11,点击“插入→图表”,“图表类型”选择“柱形图”,然后点“下一步”。  2、点击“系列”选项卡,删除“累计频数”和“百分比”两个系列。然后点击“完成”。

很好玩!使用WPS表格制作帕累托图

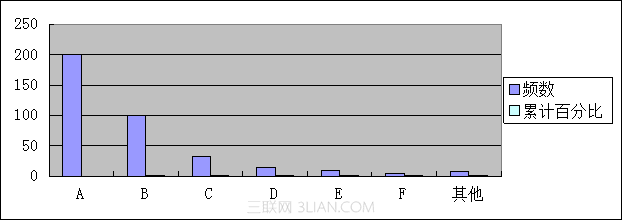

  此时图表的样子:

很好玩!使用WPS表格制作帕累托图

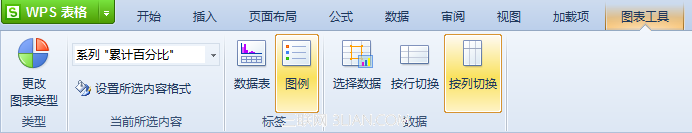

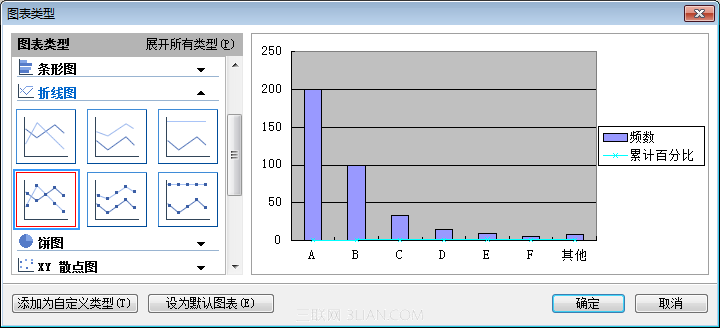

  3、选中图表,点击“图表工具”选项卡,在下拉列表中选择“系列‘累计百分比’”点击“更改图表类型”。在弹出的“图表类型”窗口中,选择“折线图”下第二行的第一个图表(数据点折线图),点击“确定”。

很好玩!使用WPS表格制作帕累托图
很好玩!使用WPS表格制作帕累托图
