浩辰CAD教程机械之辅助制图小工具

8.0分
出处:网络 时间:2012-02-06

您可能感兴趣的话题: 浩辰CAD

核心提示:浩辰CAD教程机械之辅助制图小工具。

  经验丰富的设计师都知道,在我们进行设计的过程中,如果能在恰当的地方使用一些小工具,会提高我们的绘制效率,使我们的绘制过程变得更简单。为了便于大家掌握,在今天的CAD教程里,我们以浩辰CAD机械2011为例,简单讲一下其辅助制图小工具的应用。

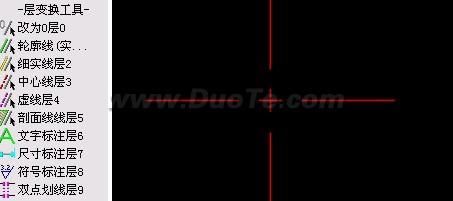

  例如,浩辰CAD机械2011【辅助工具】中的【图层变换】工具能够对绘制出来的图形进行快速的图层变换,方便设计师在绘图过程中对图形对象图层进行变换,或者对图层进行设定,并可使用相应的快捷键来变换图层(如图1)

浩辰CAD教程机械之辅助制图小工具

图1

  在绘制过程中,我们可以发现,浩辰CAD机械2011的绘制图纸的方式和ACAD是完全一致的,易上手,让设计师不用再进行二次学习。

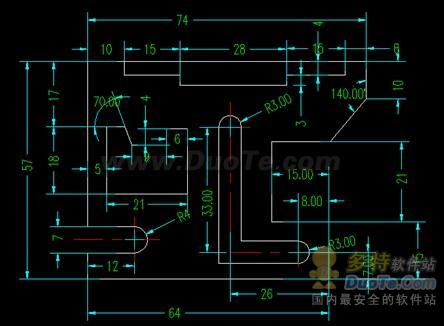

  再如,浩辰CAD机械2011尺寸标注中的【智能标注】能够为设计师提供更加快捷方便的标注功能、多种标注样式供设计师选择,能够标注直线、圆、弧长等(如图2)。

浩辰CAD教程机械之辅助制图小工具

图2

  当然,通过浩辰CAD机械2011的【智能标注】命令,我们也可以对标注的内容进行修改(如图3)。

浩辰CAD教程机械之辅助制图小工具

图3

  从上面的两个简单例子可以看出,适当的使用辅助绘图小工具可以方便我们进行绘图。此外,浩辰CAD机械软件还为大家准备了很多实用的辅助绘图小工具,限于篇幅,这里就不再赘述,希望大家能够在实践中进行更深入地体会。
