用Visio2007创建基本框图

8.3分
出处:网络 时间:2011-07-08

您可能感兴趣的话题: Visio

核心提示:微软Visio2007为我们提供大量的模板以及无数的形状,这其中一些显得比较简单

  微软Visio2007为我们提供大量的模板以及无数的形状,这其中一些显得比较简单,但是另外的一些却又相对比较复杂,让人无可适从。本文主要就是为大家介绍如何 用Visio2007创建基本框图 以便你能够快速入门,即讲解一些基本的关于如何打开模板、将形状放入绘图中以及连接这些形状的基本技巧。

  下面是具体的操作步骤:

  启动Visio2007 。
  Visio 启动时,会出现多个窗口。现在,您只需要使用名为“模板类别”的窗口。

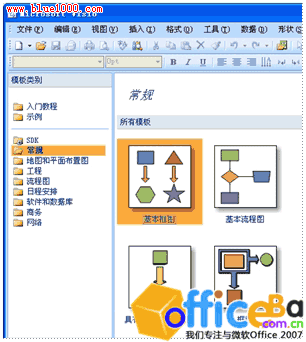

  在“模板类别”窗口的类别列表中,单击“常规”类别。
  “常规”类别中的所有模板将出现在中心窗口中。

用Visio2007创建基本框图

  双击名为“基本框图”的模板。
  “基本框图”模板打开后,会有一个空白的绘图页占用大部分空间。由于在创建图表时对齐形状十分重要,因此该页出现时,页面上显示有网格线。

  提示 要关闭网格线,请在“视图”菜单上单击“网格”以清除该复选框。

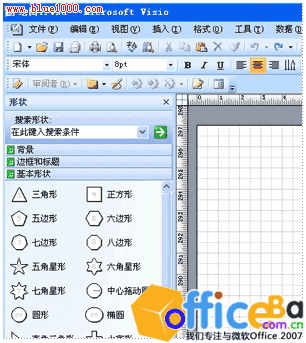

  除绘图页外,还会显示“形状”窗口,该窗口具有三组形状:

  背景
  边框和标题
  基本形状

  单击这些标题中的每个标题均可打开一个充满形状的模具。现在,我们只使用“基本形状”模具。

用Visio2007创建基本框图

  单击“基本形状”模具上的任何形状,按住鼠标按钮,并将该形状拖到绘图页上。
  释放鼠标按钮后,该形状会被一条绿色虚线包围,它带有被称为选择手柄的绿色方块 ;而有时带有黄色菱形,称为控制手柄 。要了解如何使用控制手柄、选择手柄以及其他重要的形状功能,请参阅形状基础一文。

  重复第 4 步向绘图页添加另一个形状。
  使用自动连接功能将形状连接在一起:

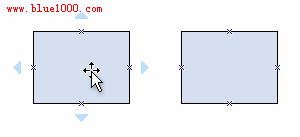

  将指针停在要从中进行连接的形状上。

用Visio2007创建基本框图

  将指针放在与要连接到其中的形状最近的淡蓝三角形上。

用Visio2007创建基本框图

  三角形会变成深蓝色,将有一个红色框出现在要连接到的形状周围。

  注释 如果红色边框没有出现在要连接到的形状周围,则可能是因为形状的距离太远。将形状移近一些并重试,或使用“连接线”工具连接形状。有关详细信息,请参阅使用连接线工具添加和粘附连接线一文。

  单击蓝色三角形。这时会添加一条连接线并粘附到两个形状上。两个形状将保持连接,即使将每个形状拖到页面上的新位置时也是如此。

用Visio2007创建基本框图

  重复第 4 步到第 6 步继续添加并连接形状,从而完成基本框图。
