AutoCAD造型实例:十字形螺丝刀头

8.1分
出处:中国教程网 时间:2012-02-01

您可能感兴趣的话题: AutoCAD

核心提示:AutoCAD造型实例:十字形螺丝刀头

  螺丝刀头分“一”字形和“十”字形,上次我们介绍了“一”字形螺丝刀头的画法,今天我们介绍“十”字形螺丝刀头的画法。

<aAutoCAD造型实例:十字形螺丝刀头 src="https://img5.duote.com/duoteimg/zixunImg/local/2011/04/27/13038929924643.jpg">

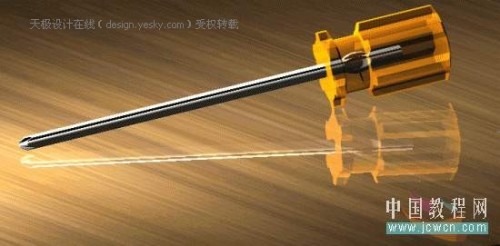

完成效果

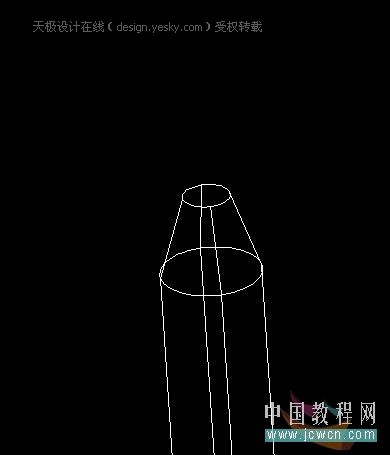

  1、CAD中画一个直径6长200的圆柱体,拉伸时是正角度。

AutoCAD造型实例:十字形螺丝刀头图1

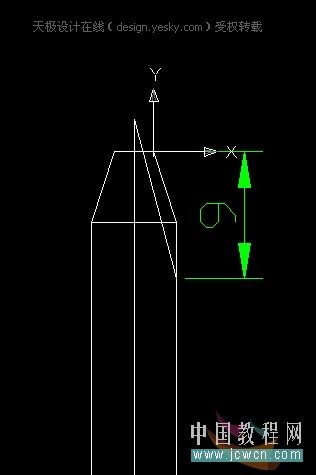

  2、画出凹槽剖面深度位置线。

AutoCAD造型实例:十字形螺丝刀头图2

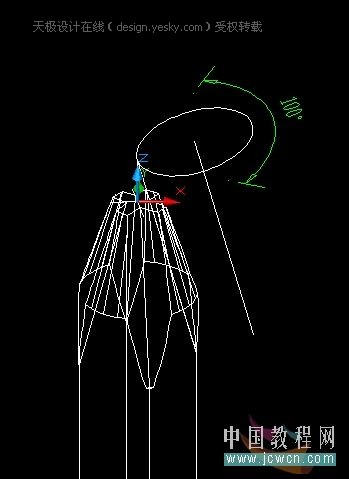

  3、此线偏移3,调整UCS作一圆、画一个大于95°-100°的角。

AutoCAD造型实例:十字形螺丝刀头图3

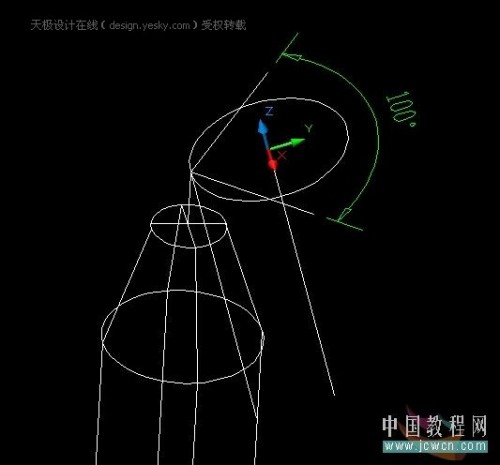

  4、连一个闭合环——面域——路径拉伸成体。

AutoCAD造型实例:十字形螺丝刀头图4

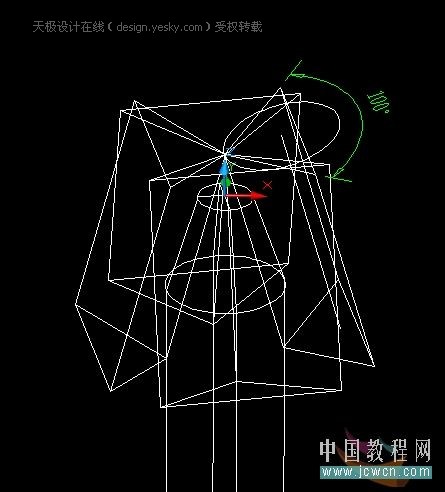

  5、再调整UCS阵列四个。

AutoCAD造型实例:十字形螺丝刀头图5

  6、差集。

AutoCAD造型实例:十字形螺丝刀头图6

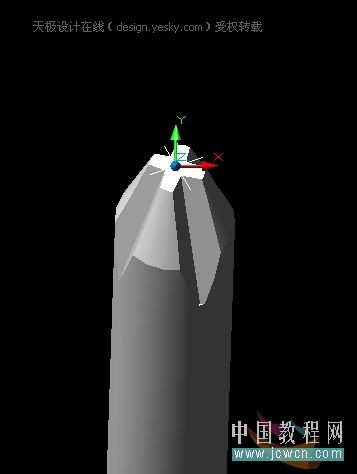

  7、就这样完成了。

AutoCAD造型实例:十字形螺丝刀头图7

AutoCAD造型实例:十字形螺丝刀头图8
