浩辰CAD教程架空线路之材料统计表生成

　　在实际的线路工程设计中，我们首先要做的就是设计出线路的CAD图，然后还需要生成整个工程的材料统计表。传统的统计都是手工审核，工作量很大。特别是对于一个庞大繁琐的工程来说，不仅消耗了大量的人力资源，而且统计时容易出错。

　　其实，除了手工审核，我们还有更简单的方法。下文中，我们将介绍如何利用浩辰CAD架空线路优化设计2011，对设计出来的工程图进行快速的材料统计。

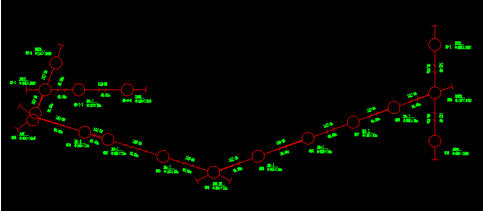

　　首先，使用软件绘制出一个工程CAD图：我们利用走径图的功能，绘制杆塔、拉线、变台、户表、导线、接地等具体材料，并进行赋值、标注（如图1）

图1

　　然后，点击走径图中的【材料统计】，接着框选整个系统图，软件弹出对话框（如图2）

图2

　　需要注意的是，由于在实际线路工程中，导线的长度要留有一定的裕度，以保证整个工程的线路材料充足、不影响施工，所以软件自动设置了裕度。

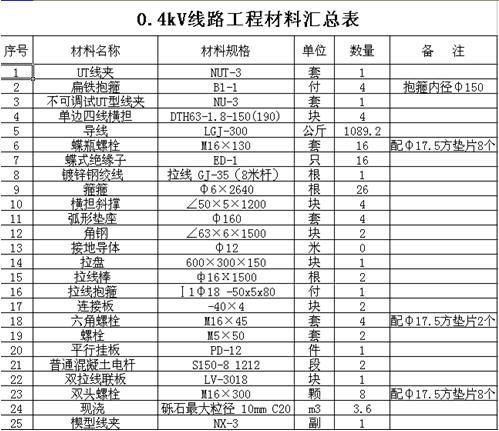

　　最后点击【确定】，软件就可以生成一个详细的材料表了（如图3），可以方便我们进行CAD图纸的查看、交流、打印等操作。

图3

　　由上文的演示可知，利用浩辰CAD架空线路优化设计2011软件的材料统计功能，我们可以很方便的进行材料统计，也相应的节约了我们的工作时间。
