浩辰CAD教程架空线路之图框插入

　　在我们使用浩辰CAD架空线路优化设计2011软件设计线路时，最后往往需要在设计图中插入图框，标注设计单位、设计人员、时间等项目。那么，图框应该如何插入呢？下面我们就借助一个具体的CAD绘制案例来演示其操作过程。

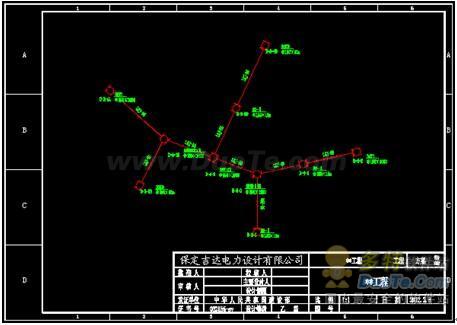

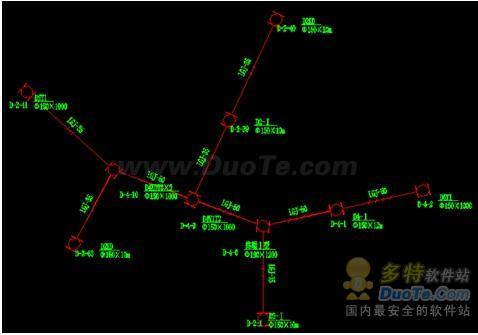

　　下图为我们使用浩辰CAD架空线路优化设计2011绘制完设计图纸（如图1），我们今天就需要在这张图纸中插入图框。

图1

　　1、首先，点击软件辅助功能里的【图框】，软件会弹出对话框（如图2）

图2

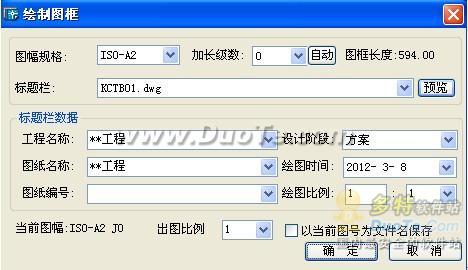

　　在对话框中，我们可以选择图幅规格、加长级数，还可以输入工程名称、图纸名称、出图比例、绘图时间等，输入之后，我们可以点击【预览】进行图框的查看。确定无误后，点击【确定】即可（如图3）。

图3

　　如果我们发现图框的内容有误或是内容发生了变更，就可以对图框标签中的内容进行修改。具体方式是打开安装目录下“system”文件夹下的自定义标题栏，修改文字后保存，再次调用即可。

　　图框的插入虽然很简单，但是我们在设计中也需要充分注意，以避免一些微小的错误影响我们整体绘图质量。
