浩辰CAD教程架空线路之GPS点号命名规则

　　在使用浩辰CAD架空线路优化设计软件设计线路时，我们经常需要应用到gps数据。GPS数据不仅有测量点的坐标（X，Y，Z轴的坐标），还需要有点号的命名规则，如直线杆、转角杆、房屋等各种类型的点号命名。下面就让我们来看一下，在把测量完的GPS数据导入浩辰CAD架空线路优化设计2011之后，如何进行GPS点的命名。

　　1、点名的命名规则

　　转角的命名长度必须小于5个长度，而直线桩和其它碎步点的命名则必须大于或等于5个长度，例如碎步点的命名位j1—101、j1—102gl、j1-1031，直线桩为j1—z1（小写），其中j1为转角名可任意更换为其它转角名，如j2、j3……直线桩必须以字母z命名。

　　2、房子的命名规则

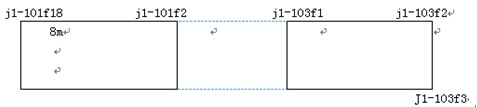

　　在点名的末尾要添加字母f（小写)，房子的第一房角点以f1结尾，第二个房角点以f2，第三个以f3结尾。画房子有两种方法一个是２点法，这个常用方法，另一个是３点法。２点法就是在第一个房角点点名后加上房子的宽度，如j1-101f18、j1-101f2就表示一个８m宽的房子，j1-102f112、j1-102f2表示一个12m宽的房子。３点房就是在房角点后面分别加上f1、f2、f3即可，如j1-103f1、j1-103f2、j1-103f3表示一个３点房（如图1）。

图1

　　3、跨越的命名方法

　　在名字的结尾添加字母v（小写），然后在v后面加上电压等级代码后面在加上跨越的高度即可，如j1-104、j1-104v388表示高度为８m的380v跨越。其中j1-104为跨越的方向，j1-104v388为跨越的断面点，38为电压等级代码，8为高度（如图2）。

图2

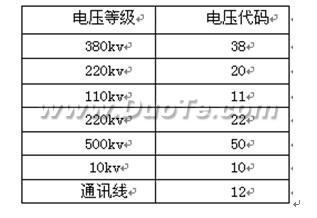

　　其中，电压等级与电压代码有着各自的对应关系（如图3）

图3

　　根据以上命名规则，我们可以精确的对GPS点号进行命名，以后设计师在需要这些GPS数据时，就可以很方便的进行调用。
