迅捷CAD编辑器矩形阵列如何编辑?矩形阵列编辑流程图文介绍

7.0分
出处:网络 时间:2019-09-09

您可能感兴趣的话题: CAD   迅捷CAD编辑器矩形阵列如何编辑

核心提示:我们在日常的CAD制图过程中,有时候会遇到这种情况,需要绘制CAD列阵,以便于更加精准的绘制CAD图纸。下面就给大家简单地讲解这矩形阵列的绘制方法。

  我们在日常的CAD制图过程中,有时候会遇到这种情况,需要绘制CAD列阵,以便于更加精准的绘制CAD图纸。下面就给大家简单地讲解这矩形阵列的绘制方法。

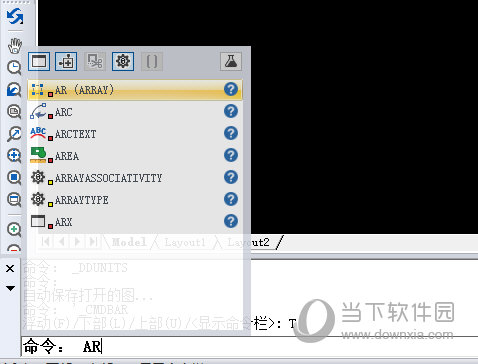

  1、在软件右下方命令框中,会弹出阵列对话框。

迅捷CAD编辑器矩形阵列如何编辑?矩形阵列编辑流程图文介绍

  2、我们以以阵列一个圆为例,在阵列对话框中,我们点击下图中的选择对象按钮,这时候对话框会暂时消失,我们在绘图框中选取需要阵列的圆,然后确定,此时会再次弹出阵列对话框。

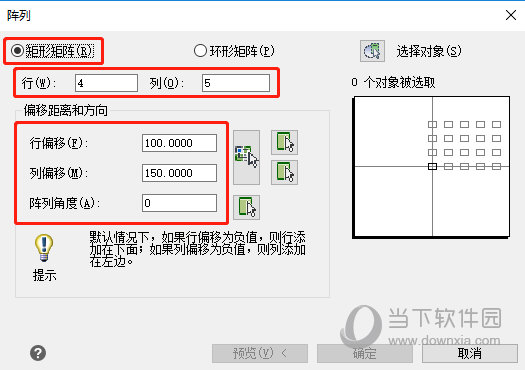

  3、分别(图中4行5列),行距和列距(图中行距100,列距150),阵列角度0,若是感觉阵列的方向不对,可以在行偏移和列偏移中输入负值以改变阵列方向。

迅捷CAD编辑器矩形阵列如何编辑?矩形阵列编辑流程图文介绍

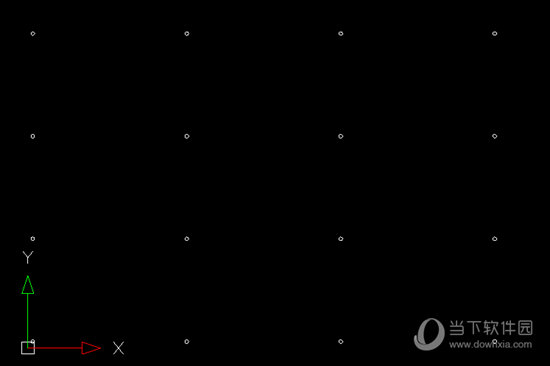

  4、此时点击预览按钮确定,此时以阵列一个圆为例,。

迅捷CAD编辑器矩形阵列如何编辑?矩形阵列编辑流程图文介绍

  以上就是在迅捷CAD编辑器专业版中绘制CAD矩形阵列和环形阵列的具体操作方法,对于长期从事CAD绘图工作的朋友们非常有帮助,真的非常实用方便

  喜欢小编为您带来的迅捷CAD编辑器矩形阵列绘制方法 一个AR命令搞定吗?希望可以帮到您~
