AutoCAD三维建模制作立体羽毛球

来源:网络时间:2021-10-27 00:12:02

  主要运用到CAD命令如下:L线、REGION面域、RECTANG矩形、C圆 、SPLINE样条线、REVOLVE旋转、M移动、ROTATE3D三维旋转、3DARRAY三维阵列、TORUS圆环。

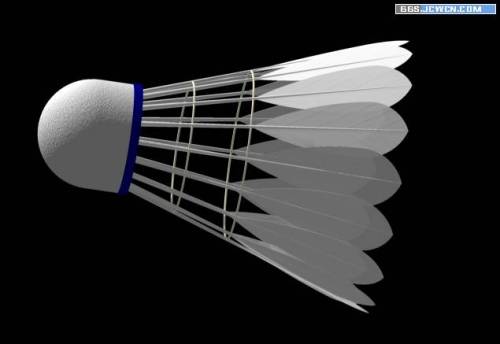

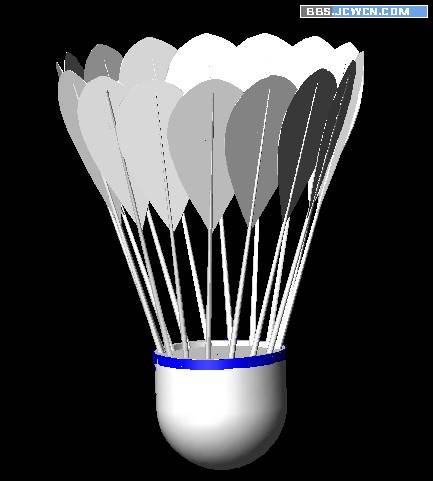

  最后效果图

<aAutoCAD三维建模制作立体羽毛球 src="https://img3.runjiapp.com/duoteimg/zixunImg/local/2011/04/27/13038946698273.jpg">

  制作过程如下。

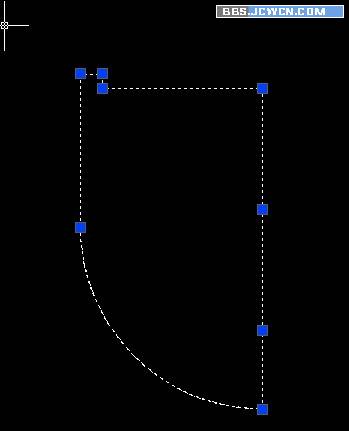

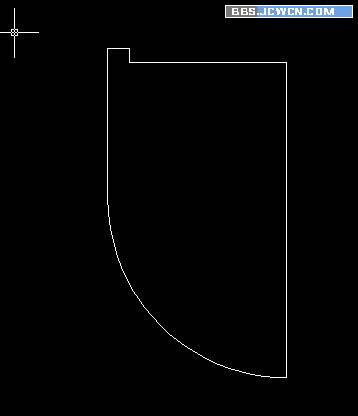

  在CAD中按下图绘一个旋转面。

AutoCAD三维建模制作立体羽毛球

  region创建面域,选择刚做好的图形!

AutoCAD三维建模制作立体羽毛球

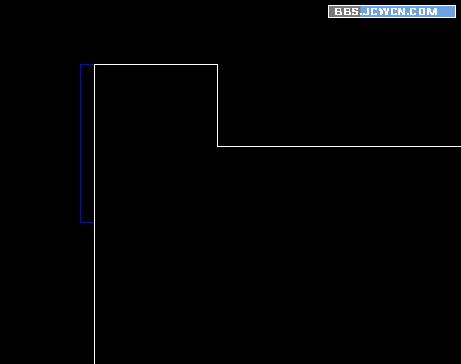

  再在左边,绘一个小四边形,位置如图!

AutoCAD三维建模制作立体羽毛球

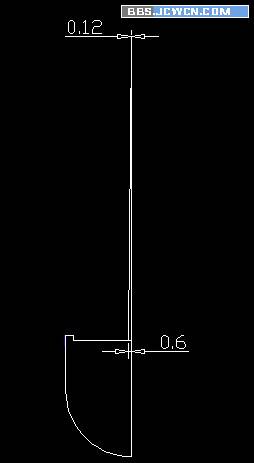

  再绘羽毛杆旋转面,大小如图!上面小,下面大

AutoCAD三维建模制作立体羽毛球

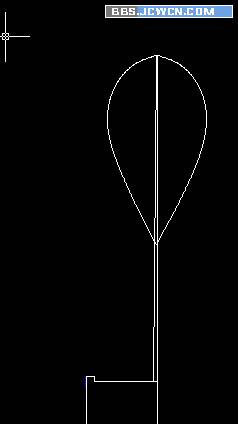

  再制作羽毛,用spline样条线绘出形状,之后创建成面域region,样式如图!

AutoCAD三维建模制作立体羽毛球

  revolve旋转,选择所有须旋转面!EXT拉伸羽毛边,厚度自定!

AutoCAD三维建模制作立体羽毛球

AutoCAD三维建模制作立体羽毛球

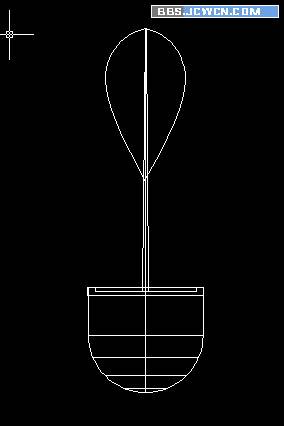

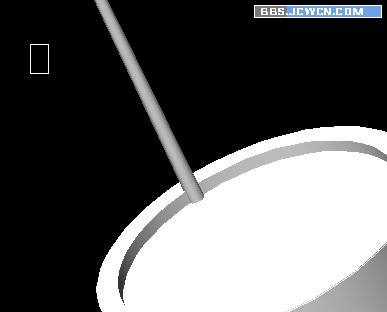

  移动M,把羽毛杆移动到如图位置!

AutoCAD三维建模制作立体羽毛球

#p#副标题#e#

  新建坐标USA,N新建,移动坐标到圆杆中心。

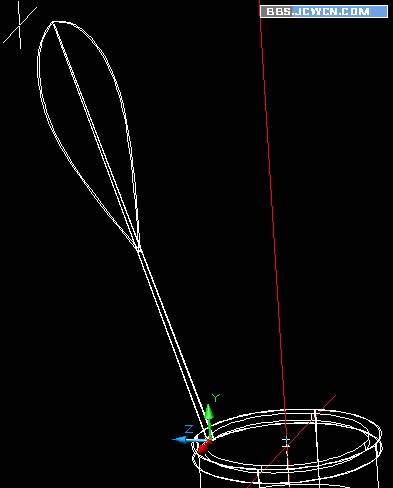

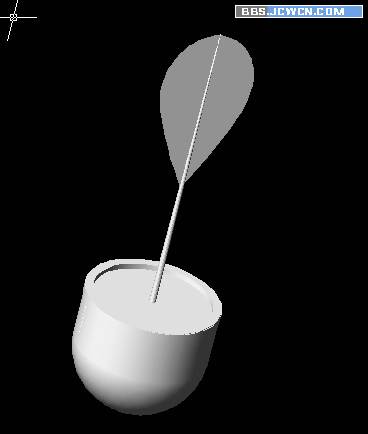

  rotate3d三维旋转,指点基点,基点为圆杆中心点,捕捉X轴上两点,输入角度-20(可自定)!

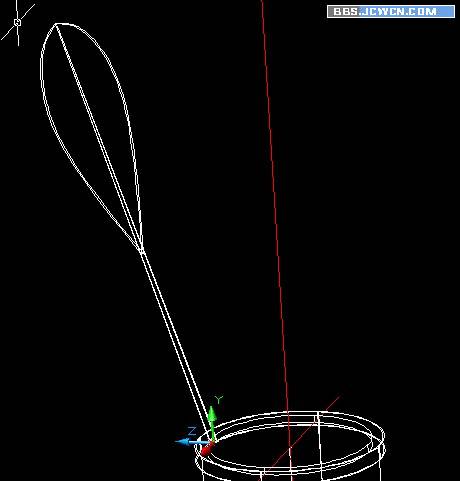

  继续三维旋转,指点基点,基点为圆杆中心点捕捉Y轴上两点,输入角度5度!

AutoCAD三维建模制作立体羽毛球

AutoCAD三维建模制作立体羽毛球

AutoCAD三维建模制作立体羽毛球

AutoCAD三维建模制作立体羽毛球

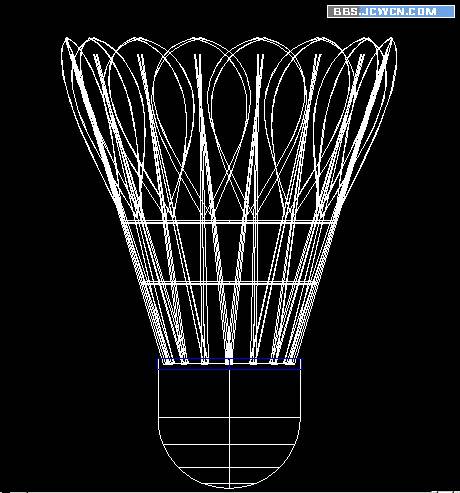

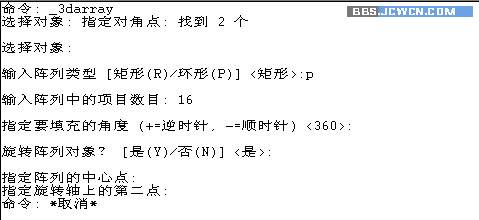

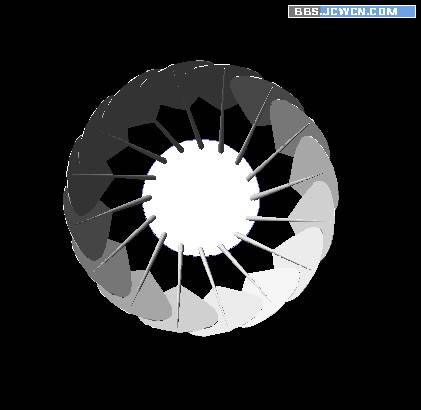

  3darray三维陈烈,陈列轴为顶部的中轴线,数目16个,环形陈列360度。

AutoCAD三维建模制作立体羽毛球

AutoCAD三维建模制作立体羽毛球

AutoCAD三维建模制作立体羽毛球

AutoCAD三维建模制作立体羽毛球

  torus圆环,利用圆环命令加上框圈。如图。

AutoCAD三维建模制作立体羽毛球

AutoCAD三维建模制作立体羽毛球

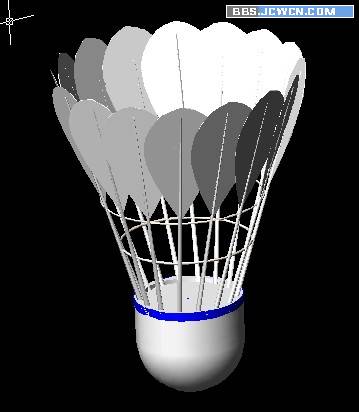

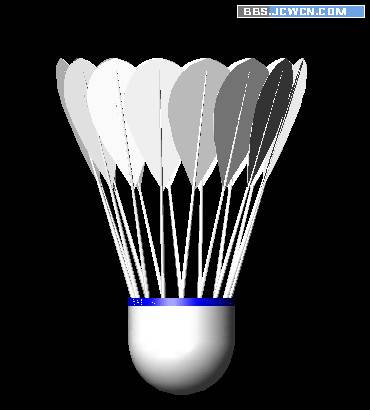

  最后加材质渲染。

AutoCAD三维建模制作立体羽毛球#p#副标题#e#
