AutoCAD三维建模 06—长方体、三维阵列、差集

7.8分
出处:中国教程网 时间:2012-04-13

您可能感兴趣的话题: AutoCAD

核心提示:本教程将会为大家带来的是AutoCAD三维建模中长方体、三维阵列、差集的功能实例!

<aAutoCAD三维建模 src="https://img5.duote.com/duoteimg/techImg/201204/13/src_53345000.gif">

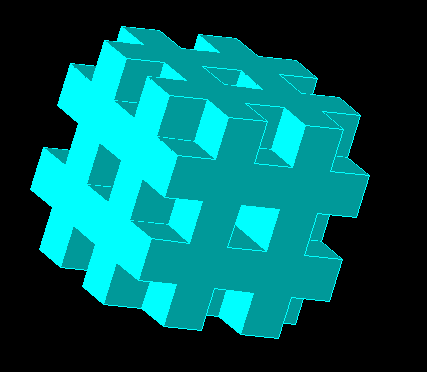

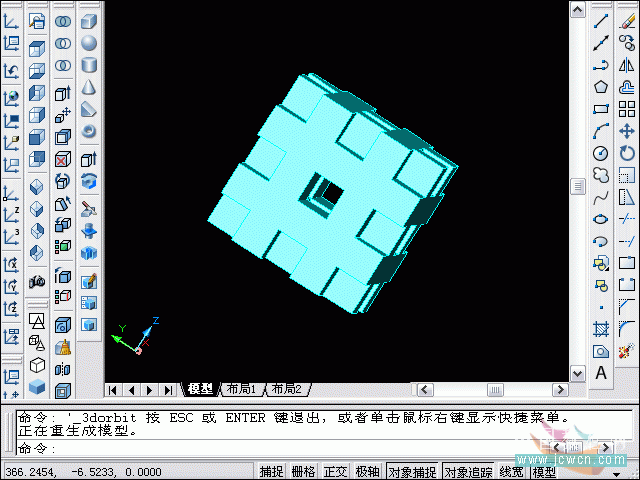

AutoCAD三维建模

  本题主要是介绍:

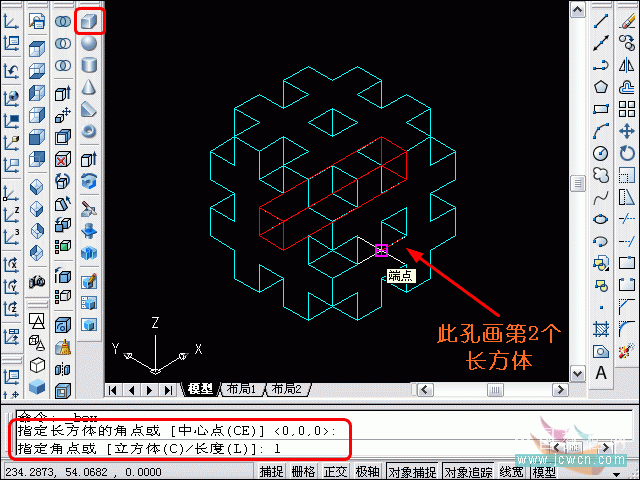

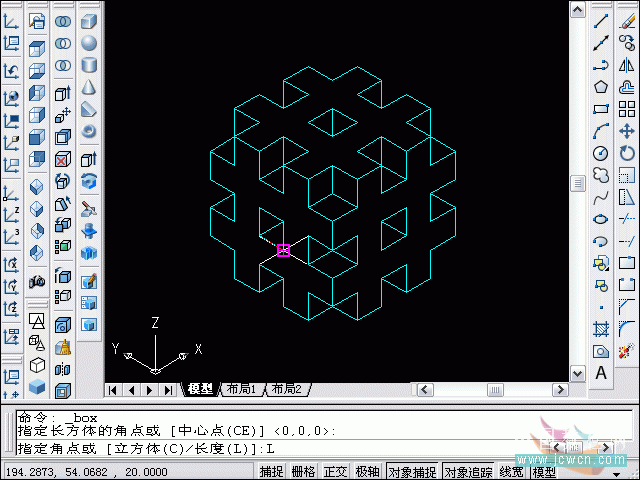

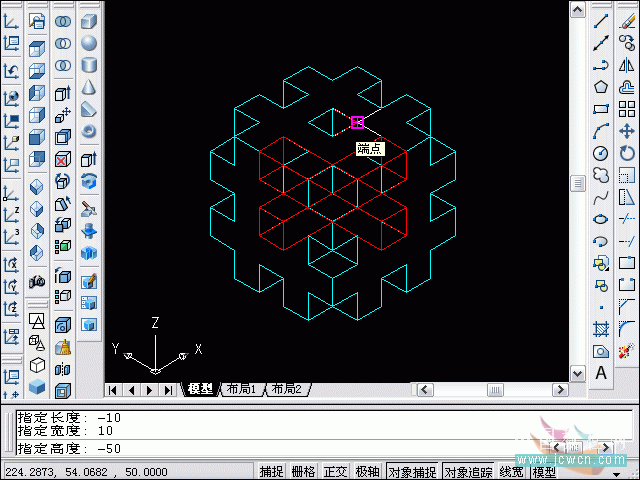

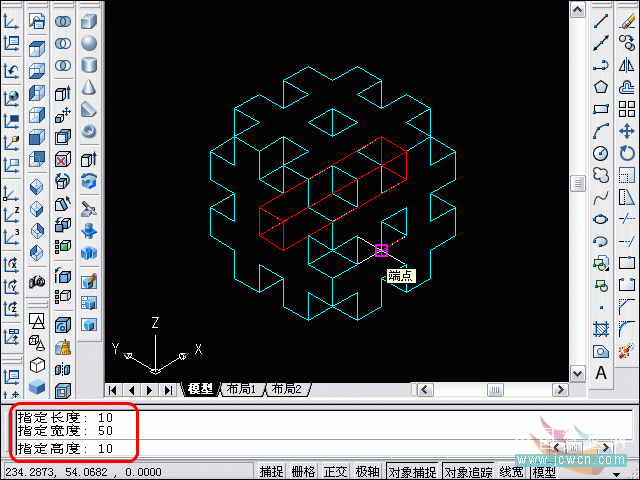

  1、在三维实体命令“长方体”的运用。

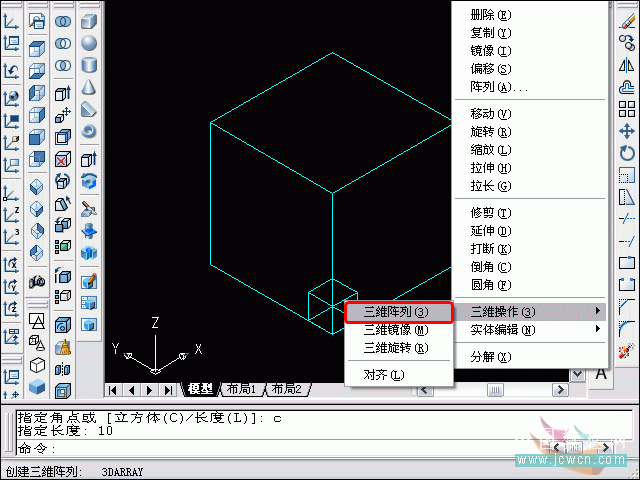

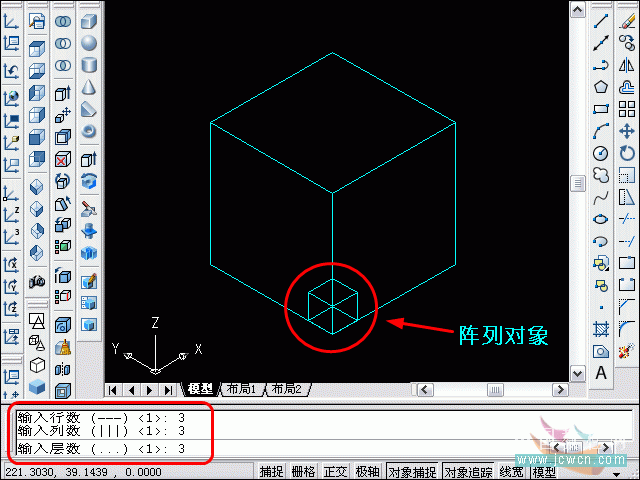

  2、三维阵列(矩形阵列)的运用。

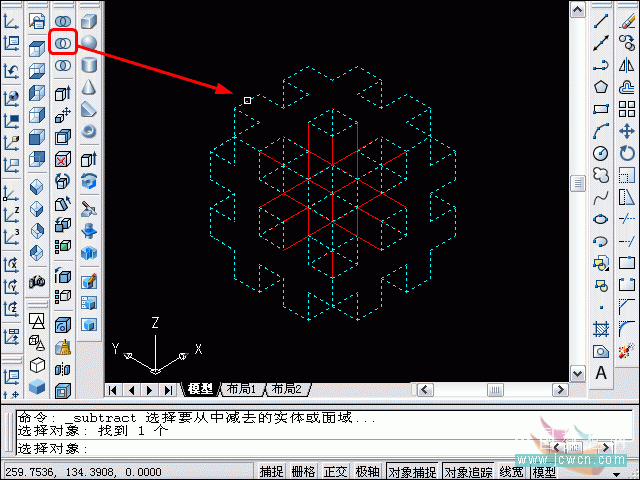

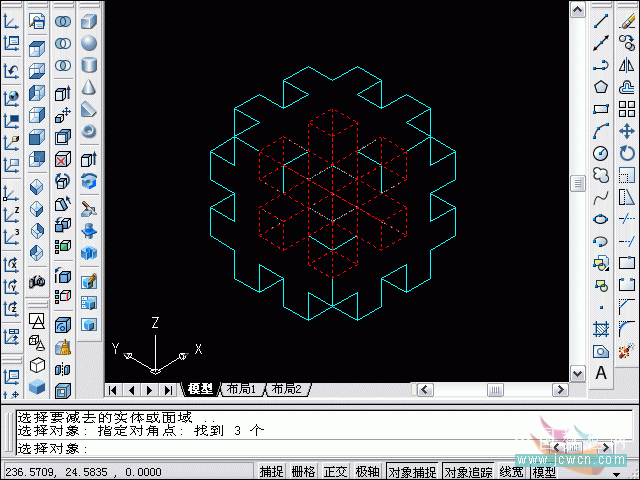

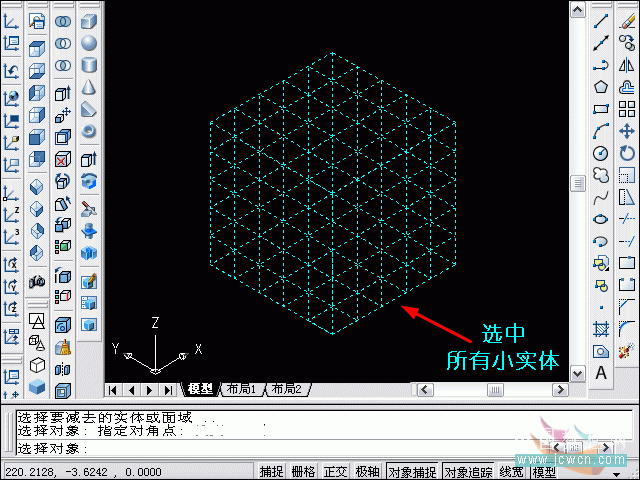

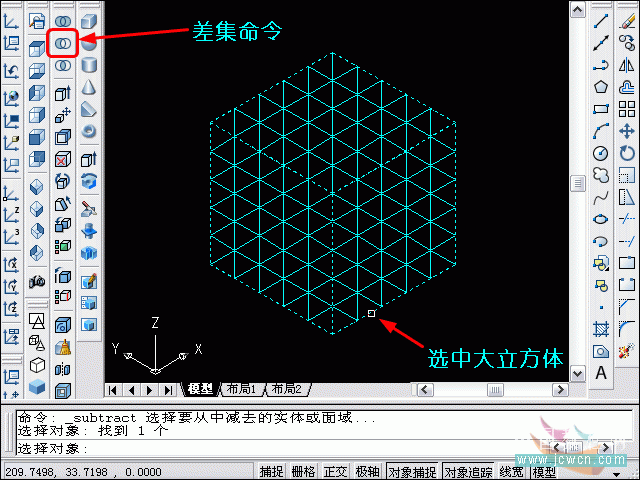

  3、二位线框的“消隐”命令以及多层实体“差集”的应用。

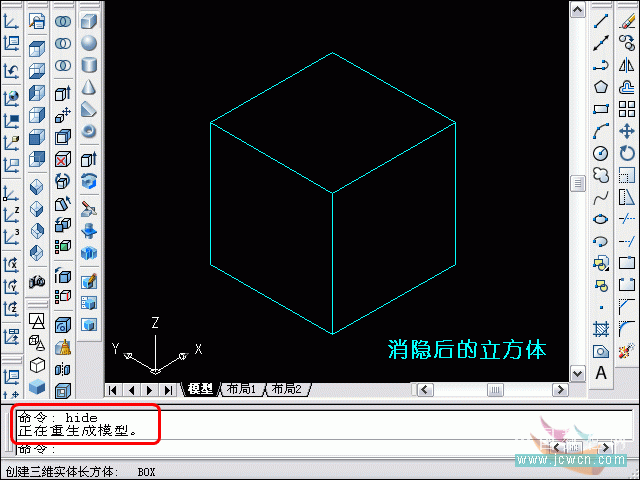

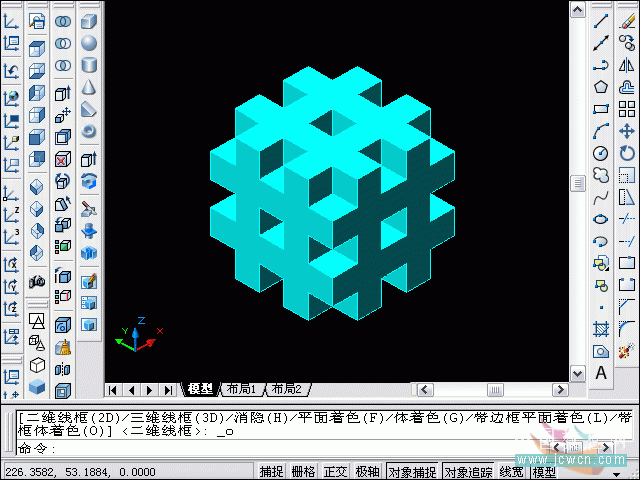

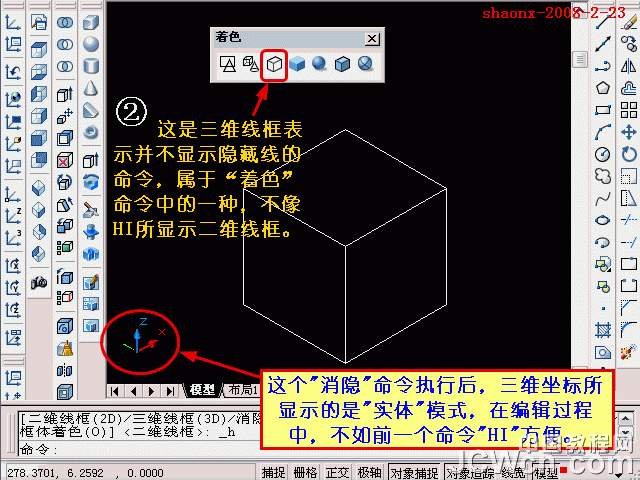

  在三维操作中,经常要用到“消隐”命令,在CAD中有2个“消隐”命令,他们在使用时是不同的,一个是三维着色里的“消隐”命令,也是属于三维实体的消隐。还有一个是二维线框模式的消隐,在实际操作中比较实用,而且命令比较好记“HIDE”,还有个快捷命令“HI”。

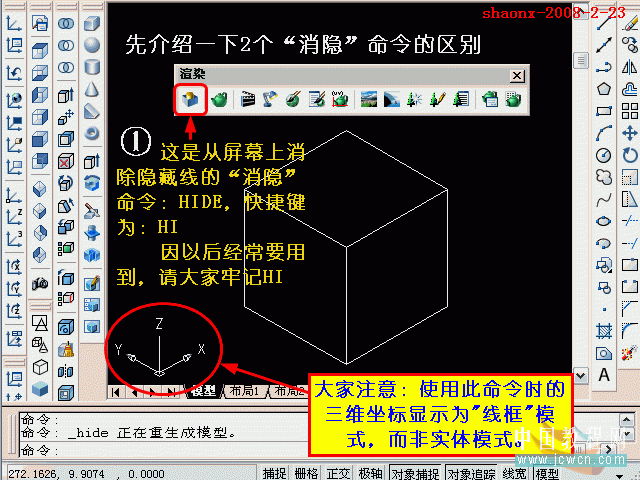

  下面就是对这2个命令的简单介绍:

AutoCAD三维建模

AutoCAD三维建模

  下面,是本习题的详细绘图步骤讲解:

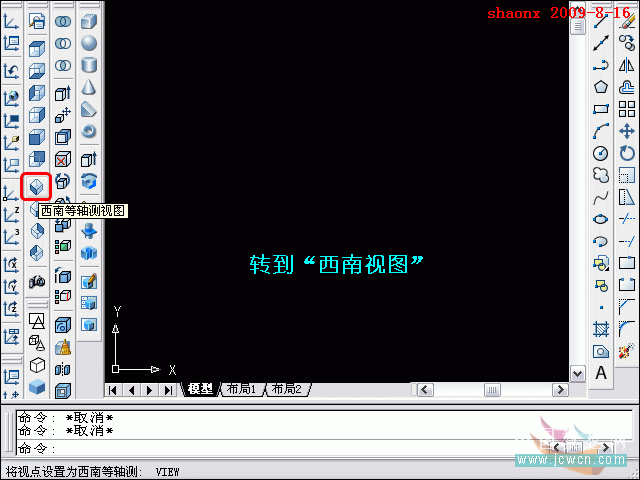

  1、打开CAD,点击“西南等轴测视图”按钮,界面转到“西南视图”。

AutoCAD三维建模

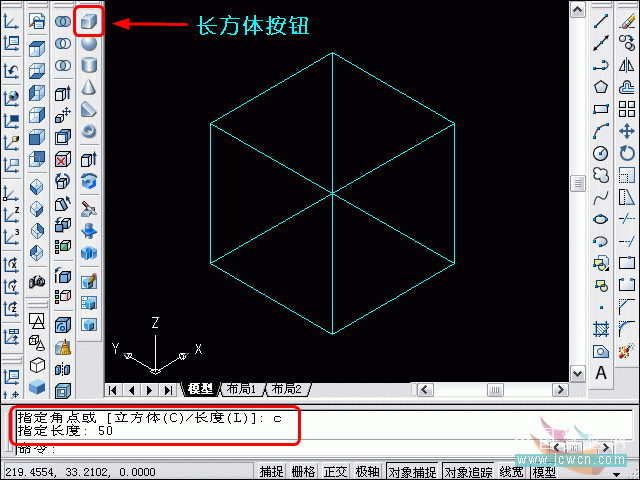

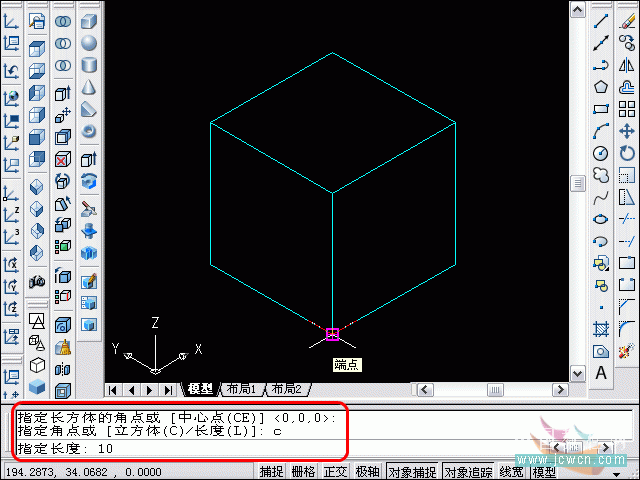

  2、用“长方体”命令画一正立方体,立方体的边长为50。

AutoCAD三维建模
